Ausführen von Prüfungen zur elektrischen Sicherheit
27
Isolationswiderstandstest
Die fünf Isolationswiderstandstests nehmen Messungen
zwischen Netz (L1 und L2) und Schutzerde,
Anwendungsteilen (AWT) und Schutzerde, Netz und
Anwendungsteilen (AWT), Netz und nicht-geerdeten
zugänglichen leitfähigen Punkten sowie Anwendungsteilen
(AWT) und nicht-geerdeten leitfähigen Punkten vor.
Um das Isolationswiderstandstest-Menü aufzurufen, 
drücken.
Alle Isolationswiderstandstests können mit 500 V DC oder
250 V DC ausgeführt werden. Um die Prüfspannung im
Isolationswiderstandstest-Menü zu ändern, den Softkey
Mehr drücken. Den Softkey Spannung ändern drücken,
um die Prüfspannung zwischen 250 V DC und 500 V DC
umzuschalten.
Hinweis
Nach Verlassen und erneutem Aufrufen des
Isolationswiderstandstest-Menüs ist die
Prüfspannung wieder auf den Standardwert von
500 V D eingestellt.
Wie Abbildung zeigt, werden drei der fünf Tests über den
Funktions-Softkeys F1 bis F3 angezeigt. Um die anderen
zwei Tests bzw. die Prüfspannungsauswahl aufzurufen,
den Softkey Mehr drücken. Der Softkey Zurück führt zum
obersten Isolationswiderstandstest-Menü zurück.

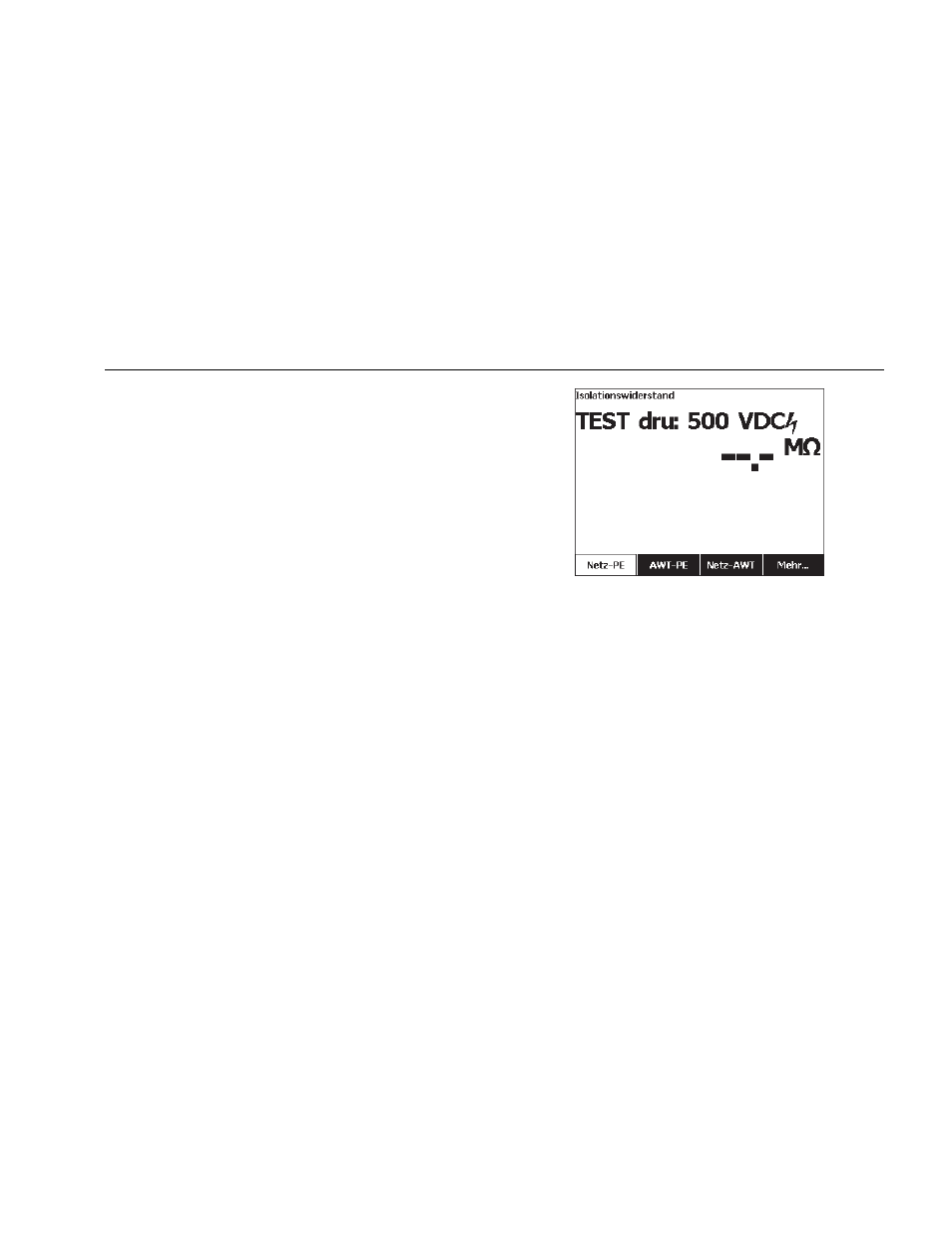

Abbildung 14. Isolierungswiderstandsmessung
Nach dem Drücken eines Test-Softkeys  drücken,
um die Prüfspannung an das DUT anzulegen und den
Widerstand zu messen.
Die Abbildungen bis zeigen die elektrischen
Verbindungen zwischen dem Produkt und dem DUT für
die fünf Isolationswiderstandstests.
Hinweis
Das DUT wird für diesen Test ausgeschaltet.
