Ausführen von Prüfungen zur elektrischen Sicherheit
41
Patienten-Aux-Ableitstromtests
Hinweis
Der Patienten-Aux-Ableitstromtest (Patient
Auxiliary Leakage) ist verfügbar, wenn IEC60601
oder ANSI/AAMI ES1-1993 als Standard
ausgewählt ist.
Um den Ableitstrom durch alle Anwendungsteile oder
Messleitungen und eine Kombination von
Messleitungsverbindungen (alle übrigen oder zwischen
beiden) zu messen, im Ableitstrom-Hauptmenü den
Softkey Leit zu Leit drücken (siehe Abbildung ).
Abbildung zeigt die elektrischen Verbindungen zwischen
dem Produkt und dem DUT während eines Patienten-Aux-
Ableitstromtests.
Beim Patienten-Aux-Ableitstromtest wird ein Diagramm
der Anschlussklemmen der Anwendungsteile zur Anzeige
hinzugefügt (siehe Abbildung ). In der Abbildung wird die
RA/R-Anschlussklemme des Anwendungsteils über den
anderen Klemmen angezeigt. Dies zeigt an, dass die
Ableitstrommessung von RA/R zu allen übrigen
vorgenommen wird. Um zur nächsten Klemme des
Anwendungsteils zu gelangen,  drücken. Die erste
Klemme wird in einer Reihe mit den übrigen Klemmen
angezeigt, die LL/F-Klemme über allen anderen. Dies
zeigt an, dass die zweite Ableitstrommessung von LL/F zu
allen übrigen vorgenommen wird. Weiter  oder 
drücken, um zwischen den Anschlussklemmen zu
wechseln.
Nachdem jede Klemme individuell isoliert wurde, wird mit
dem Patienten-Aux-Ableitstromtest Strom von drei
verschiedenen Kombinationen von verbundenen Klemmen
gemessen: RA/R und LL/F, RA/R und LA/L bzw. LL/F und
LA/L.

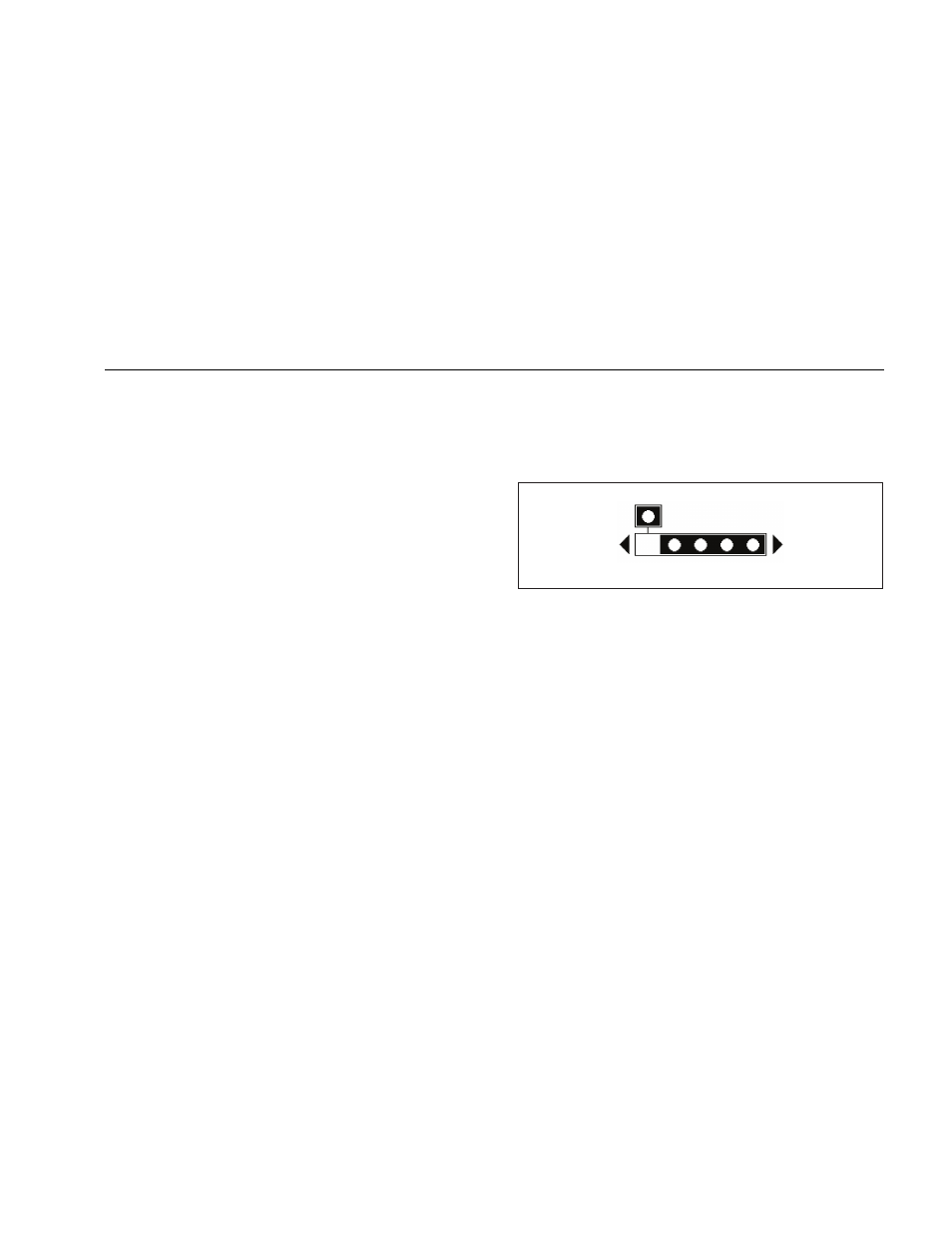

fis107.eps
Abbildung 24. Anzeige der Anschlussklemmen von
Anwendungsteilen
Bei den Patienten-Aux-Ableitstromtests können
verschiedene Fehler gemessen werden. Drücken von

schaltet die Polarität der an den Testanschluss des
Produkts angelegten Netzspannung zwischen „Normal“,
„Aus“, „Umgekehrt“ und „Aus“ um.  drücken, um den
Neutralleiteranschluss am Testanschluss zu öffnen und zu
schließen.  drücken, um den Erdanschluss am
Testanschluss zu öffnen und zu schließen.
Hinweis
Wenn mehr als fünf Anwendungsteile mit dem
Produkt verbunden werden müssen, siehe
Abschnitt „Verwenden des 1-zu-10-Adapters“ in
diesem Handbuch.
