ESA615
Bedienungshandbuch
34

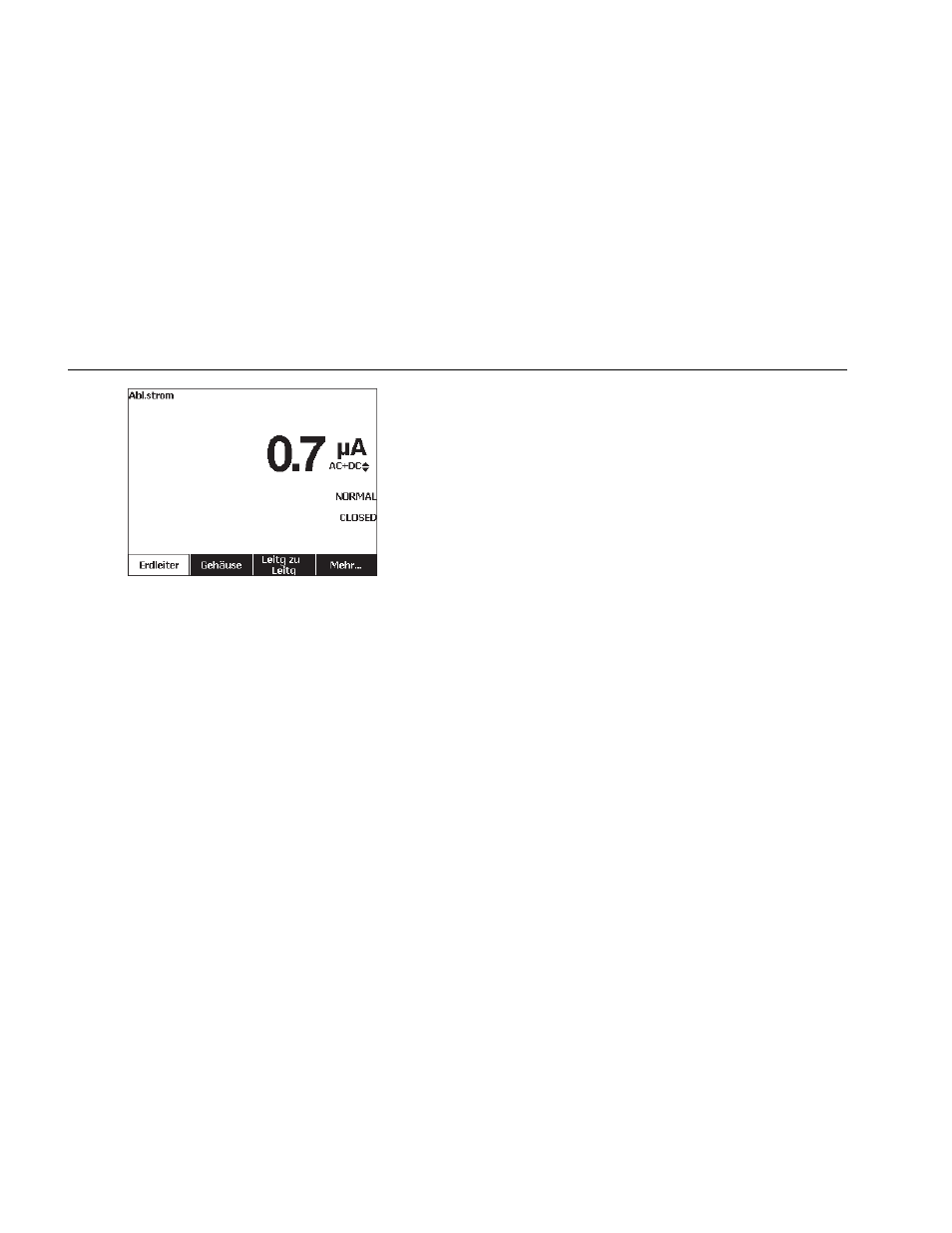

Abbildung 20. Ableitstrom-Hauptmenü
Hinweis
Abbildung zeigt das Ableitstrom-Hauptmenü,
wenn AAMI als Standard ausgewählt ist.
Alle Ableitströme außer Leitungsisolation (Netz an
Anwendungsteile) werden in den Modi „AC+DC“, „Nur AC“
oder „Nur DC“ angezeigt. Das Anfangsergebnis wird im
entsprechenden Parameter für den eingestellten
Teststandard angezeigt. Zur Änderung der Parameter 
oder  drücken. Während der Durchführung von
Ableitstromtests wird die aktuell verwendete
Messmethode rechts vom Stromstärkemesswert
angezeigt.
Earth Leakage Current/Erdableitstrom
Hinweis
Der Erdableitstromtest ist für AAMI und 60601,
nicht aber für IEC 62353 verfügbar.
Um den im Schutzerdekreis fließenden Strom des zu
testenden Gerätes zu messen, den Softkey Erdleiter im
Ableitstrom-Hauptmenü drücken. Abbildung zeigt die
elektrischen Verbindungen zwischen dem Produkt und
dem DUT während eines Erdableitstromtests.
Der Erdleiterableitstrom-Test hat einige Kombimessungen,
die ausgeführt werden können. Drücken von 
schaltet die Polarität der an den Testanschluss des
Produkts angelegten Netzspannung zwischen „Normal“,
„Aus“, „Umgekehrt“ und „Aus“ um.  drücken, um den
Neutralleiteranschluss am Testanschluss zu öffnen und zu
schließen. Die Testanschlusserde muss nicht geöffnet
werden, da dies während der Messung intern erfolgt.
