7. Nach Anschluss an das DUT wird der gemessene
Widerstand im Display angezeigt. Siehe Abbildung .

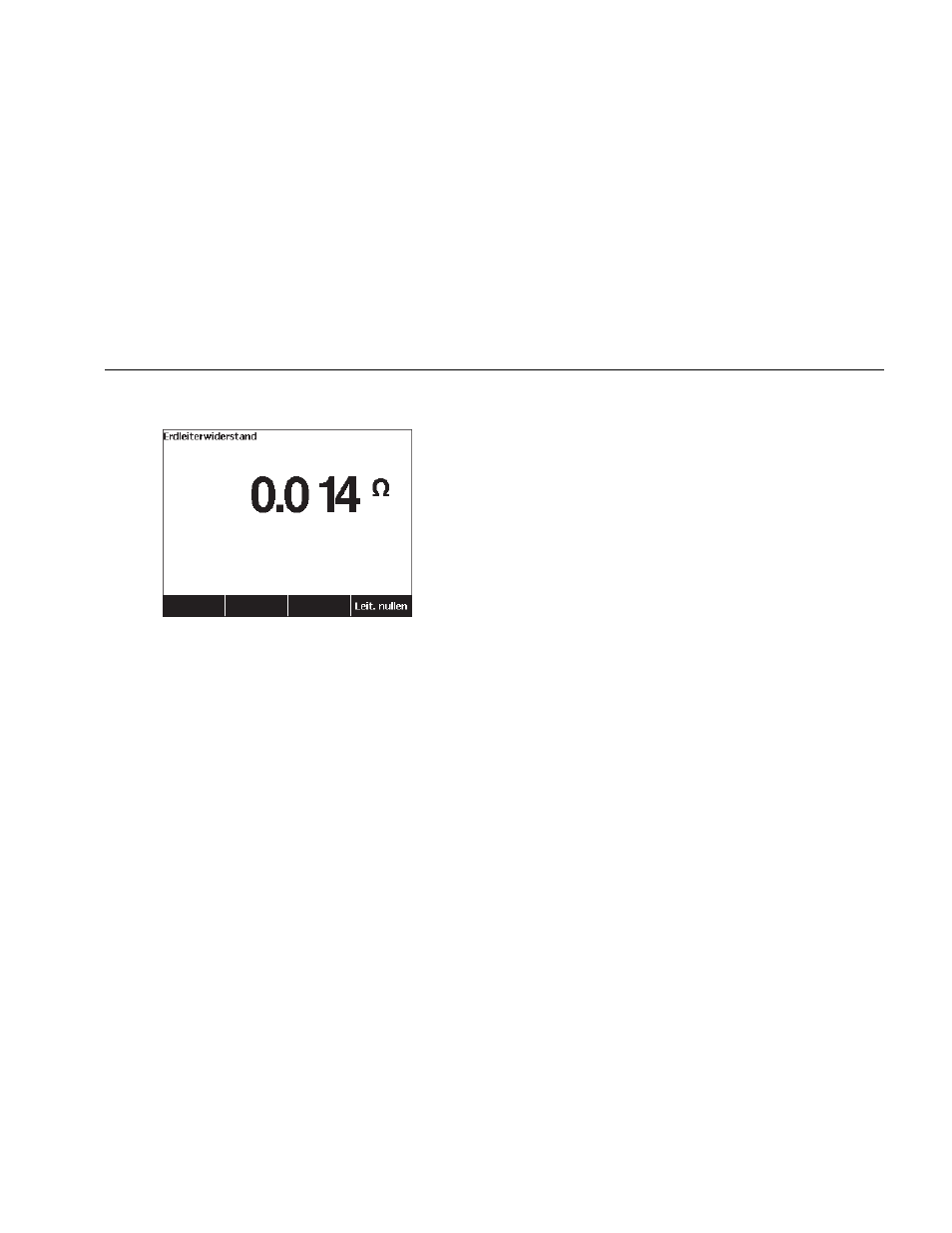

Abbildung 11. DUT-Erdwiderstandsmessung
Warnung
Um einen Stromschlag zu vermeiden, den
Nullklemmenadapter nach dem Nullstellen
des Messleitungswiderstands aus der
∅
/Null-
Anschlussbuchse entfernen. Die
∅
/Null-
Anschlussbuchse wird unter bestimmten
Testbedingungen zu einem möglichen
Risiko.
Um sicherzustellen, dass über den Erdanschluss des
Netzkabels eine ausreichende Erdung gegeben ist, muss
ein niedriger Widerstand gemessen werden. Für den
spezifischen einzuhaltenden Grenzwert siehe die
entsprechende elektrische Sicherheitsnorm.
Abbildung zeigt die elektrischen Verbindungen zwischen
dem Produkt und dem DUT. Tabelle 4 zeigt eine Liste der
in den Schaltbildern und deren Beschreibungen
verwendeten Abkürzungen.
