Ausführen von Punkt-Punkt-Messungen
59
Ausführen von Punkt-Punkt-Messungen
Das Produkt kann Spannungs-, Widerstands- und
Schwachstrommessungen über die Punkt-zu-Punkt-
Funktion durchführen. Um das in Abbildung gezeigte
Punkt-zu-Punkt-Funktionsmenü aufzurufen, 
drücken. Die Softkeys F1 bis F3 werden zum Einstellen
der Messfunktion verwendet.

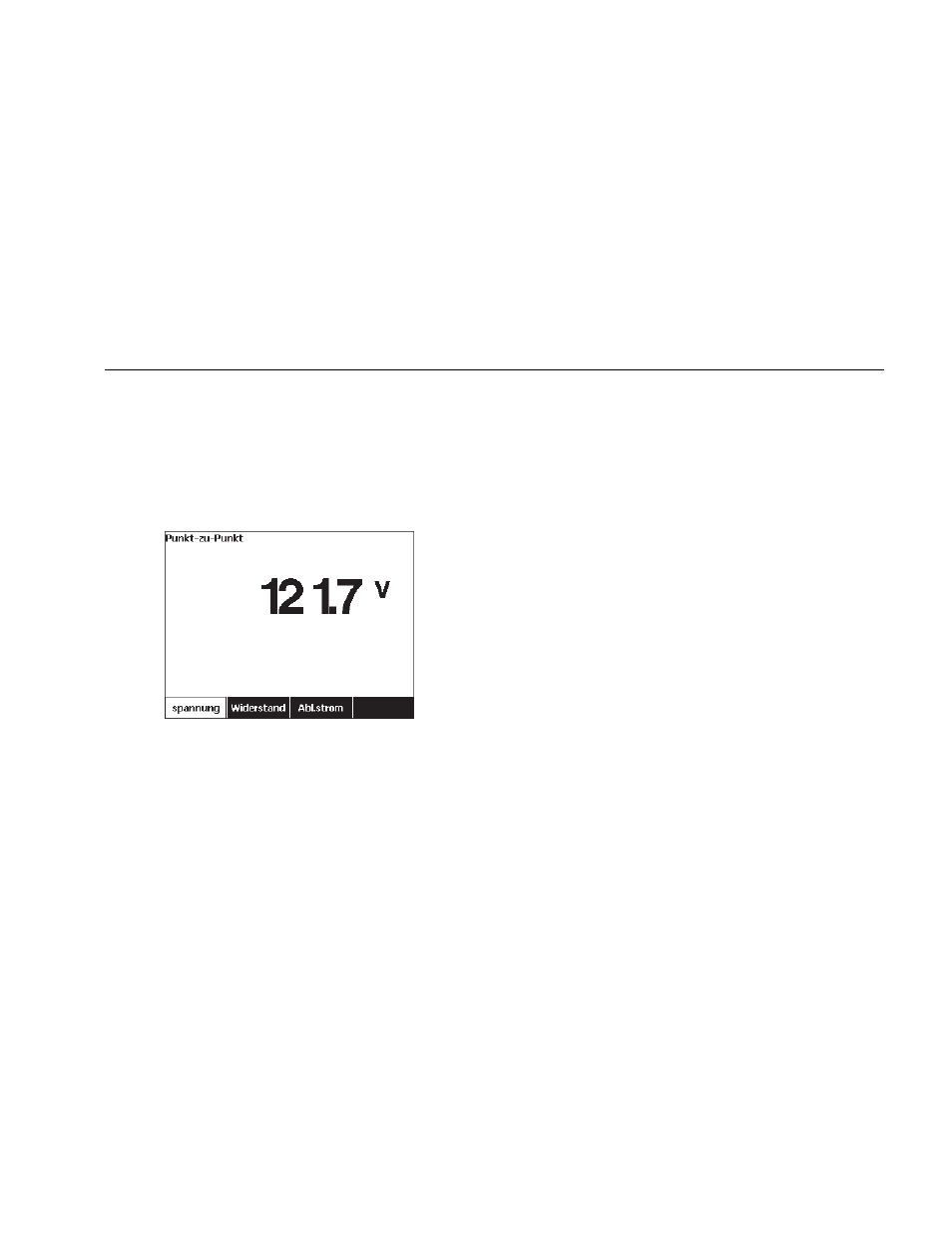

Abbildung 34. Punkt-Punkt-Funktionsmenü
Spannung messen
Ausführen einer Spannungsmessung:
1. Im Punkt-zu-Punkt-Funktionsmenü den Softkey
Spannung drücken.
2. Die Messleitungen in die ROTEN (V/ Ω /A ) und
SCHWARZEN Buchsen einstecken.
3. Die unbekannte Spannung mit den Prüfspitzen
abgreifen und den Messwert auf der Anzeige des
Produkts ablesen.
Das Produkt misst maximal 300 Volt AC.
Widerstand messen
Ausführen einer Widerstandsmessung:
1. Im Punkt-zu-Punkt-Funktionsmenü den Softkey
Widerstand drücken.
2. Die Messleitungen in die ROTEN (V/ Ω /A ) und
SCHWARZEN Buchsen einstecken.
3. Messleitungswiderstand durch Kurzschließen der
Leitungen miteinander und Drücken des Softkeys
Leit. nullen kompensieren.
4. Den unbekannten Widerstand mit den Prüfspitzen
abgreifen und den Messwert auf der Anzeige des
Produkts ablesen.
Das Produkt misst Widerstände bis 2,0 Ω .
