Seite 8
Installation
5 · Audio-Transceiver-Fiber
Transmission – Rx:
Stecken Sie den LC-Stecker des als Zubehör erhältlichen
Glasfaserkabels ein. Das andere Ende des Kabels ist mit der Schnittstelle
Transmis-
sion – Tx
des Signal-Extenders am Arbeitsplatz zu verbinden.
Digital Audio – Out:
Verbinden Sie die SPDIF-In-Schnittstelle des Rechners mit dieser
Schnittstelle. Verwenden Sie hierzu ein optionales Cinch (RCA)-Audiokabel.
Digital Audio – In:
Verbinden Sie die SPDIF-Out-Schnittstelle des Rechners mit dieser
Schnittstelle. Verwenden Sie ein optionales Cinch (RCA)-Audiokabel.
Line In/Micro In:
Verbinden Sie die Line-Out-Schnittstelle des Rechners mit dieser
Schnittstelle. Verwenden Sie hierzu eines der mitgelieferten Audiokabel.
Alternativ können Sie ein Mikrofon an diese Schnittstelle anschließen.
Line Out/Speaker:
Verbinden Sie die Line-In-Schnittstelle des Rechners mit dieser
Schnittstelle. Verwenden Sie hierzu eines der mitgelieferten Audiokabel.
Alternativ können Sie Aktiv-Lautsprecher oder ein Headset an diese Schnittstelle
anschließen.
Power:
Schließen Sie das Tischnetzteil an diese Schnittstelle an.

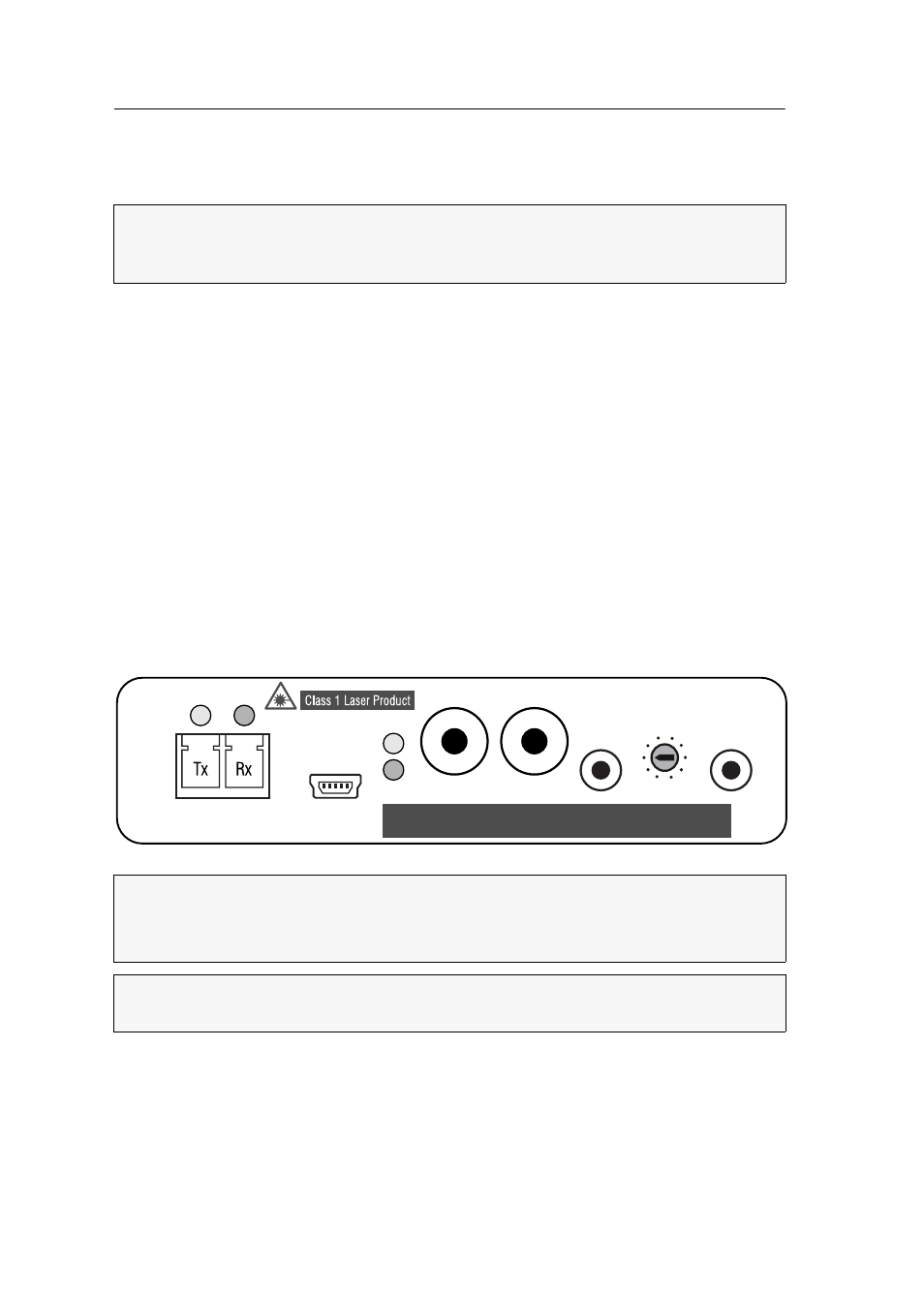

Anschluss eines Signal-Extenders am Arbeitsplatz
Transmission – Tx:
Stecken Sie den LC-Stecker des als Zubehör erhältlichen
Glasfaserkabels ein. Das andere Ende des Kabels ist mit der Schnittstelle
Transmis-
sion – Rx
des Signal-Extenders am Rechner zu verbinden.
HINWEIS:
Die Signal-Extender der
Audio-Transceiver
-Serie wandeln automatisch das
eingehende Audiosignal. An der Gegenstelle wird sowohl das analoge (
Line Out
) als
auch das digitale Audiosignal (
Digital Audio – Out
) ausgegeben.
WICHTIG:
Das Gerät verwendet Baugruppen mit Laser-Technologie, die der Laser-
Klasse 1 entsprechen.
Betrachten Sie die unsichtbare Laserstrahlung niemals mit optischen Instrumenten!
HINWEIS:
Entfernen Sie die Schutzkappen der Transmission-Schnittstellen und der
Kabelstecker.
Transmission
Link Status
Audio
Power
Service
Audio-Transceiver-Fiber
0
1
3
7
2
4
6
8
5
9
Line In/
Micro In
Speaker
Line Out/
Digital Audio
Out
In
