Abschnitt 1: Übersicht
15
Steuermodul
Elektrisch
Netzstrom (schaltergesteuert, zwei Bereiche)...........................115 VAC oder 230 VAC, 1-phasig, 50/60 Hz
Parallele Digital-E/A.........................................................................+12 VDC
Ausgangsspannung des Motorantriebs......................................24 VDC
Ausgangsstrom des Motorantriebs..............................................2 A, 3 A, 4 A, 6 A max., wählbar durch
DIP-Schalter
Leistung der Motorbremse.............................................................+24 VDC 0,5 A
Die Funktionen des Steuermoduls sind in Abbildung 2 hervorgehoben.

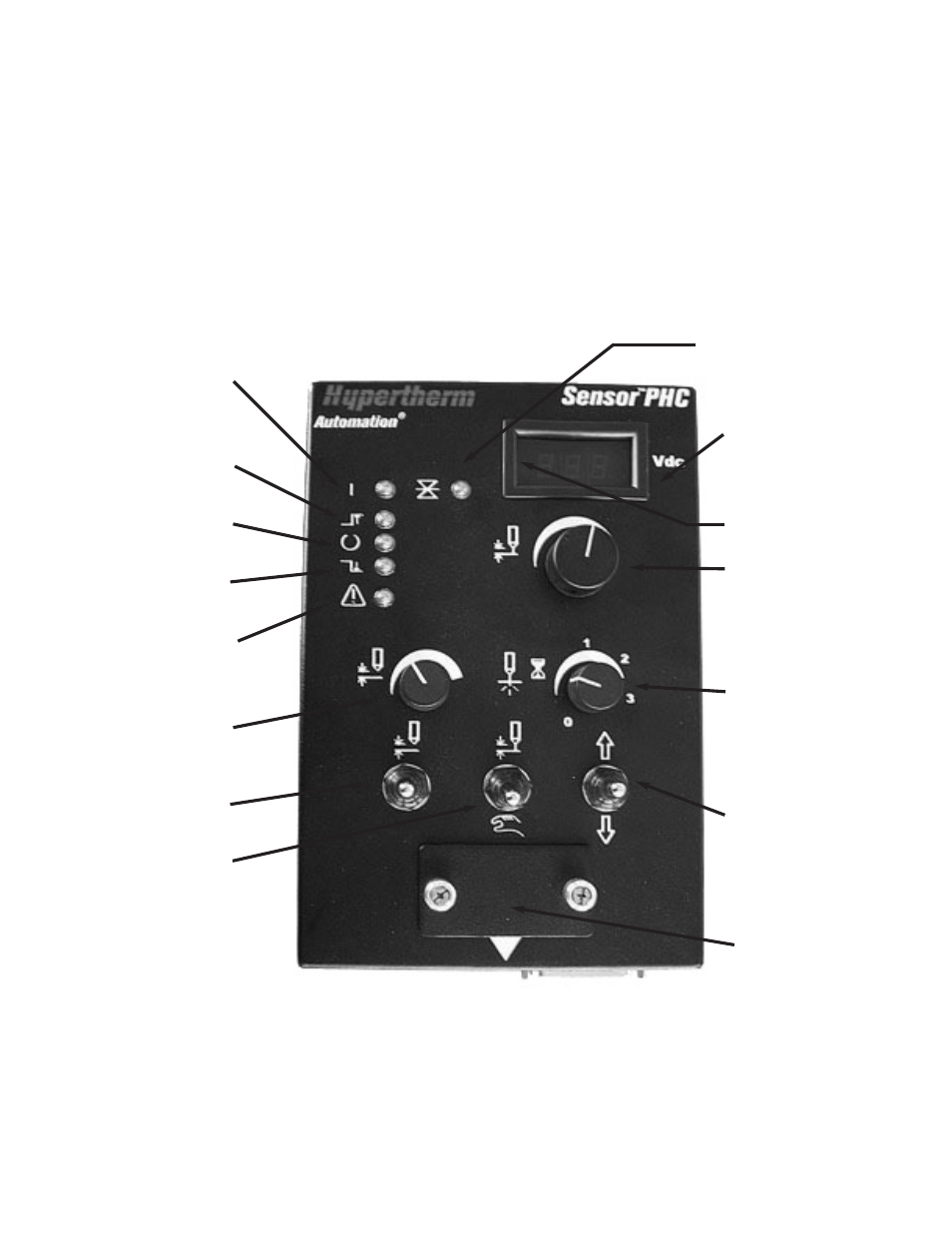

Abbildung 2: Steuermodul
Strom
Obergrenze
Spannung
unter
Kontrolle
Untergrenze
Fehler
Eingestellte
IHS-Höhe
IHS-Test
Manuell oder
automatisch
Anzeige der
tatsächlichen oder
der eingestellten
Lichtbogenspannung
sowie von Fehlern
Plattenkontakt-
LED
Eingestellte
Lichtbogenspannung
Eingestellte
Lochstechverzö-
gerungszeit
Manueller Aufwärts-
/Abwärtshub für den
Brenner
Kalibrierung
und Aufbau
Brennerpositionshalt
