Sensor™ PHC: Handbuch für Aufbau und Betrieb
Schmiermittel
Für den linearen Verfahrschlitten der Führungsschiene und die Kugelumlaufspindel empfiehlt der Hersteller
der Führungsschiene ein Schmiermittel mit folgenden Eigenschaften:
1. Lithiumseifenfett
2. NLGI Klasse 2
3. Ohne Metallpartikel im Schmiermittel
Beispiele für kompatible Schmiermittel:
• Mobil-1 Synthetisches Schmiermittel, das in den meisten Geschäften für Autoteile erhältlich ist.
• Mobilith SHC220 ist ein weiteres Beispiel, welches bei gewerblichen Zulieferern, z. B. McMaster-Carr,
erhältlich sein sollte.
Beim linearen Verfahrschlitten der Führungsschiene wird ein Schmiernippel verwendet, und das Schmiermittel
für die Kugelumlaufspindel wird direkt auf die Spindel aufgebracht:
Zum Schmieren des THC-Schraubrings:
1. Höhenverstellung etwa an der Oberseite des Hubs positionieren
2. Nothalt auf der Ti drücken (oder PHC abschalten).
3. Untere Abdeckung der Höhenverstellung entfernen.
4. Sichtbaren Teil der Kugelumlaufspindel und die Auflageschienen mit einem sauberen, trockenen
Tuch reinigen.
5. Ti (oder PHC) aktivieren.
6. Zum unteren Ende des Hubs drehen.
7. Nothalt auf der Ti drücken (oder PHC abschalten).
8. Sichtbaren Teil der Kugelumlaufspindel und die Auflageschienen mit einem sauberen, trockenen
Tuch reinigen.
9. Mehrmals wiederholen (vor- und zurückdrehen, um Schmiermittel zu verteilen bzw. Schmutz
zu entfernen).

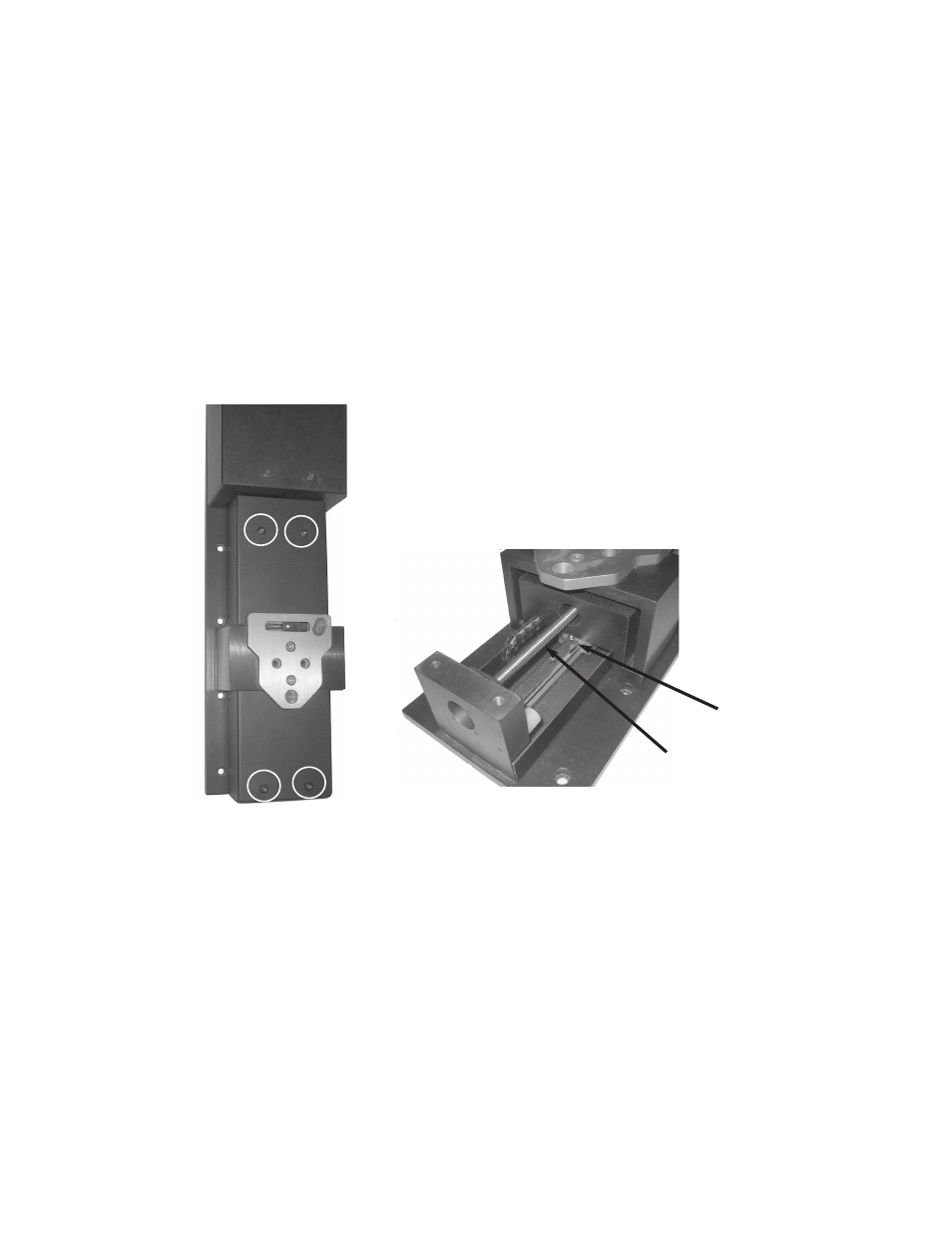

Kugelumlaufspindel,
Schmiermittel direkt
auftragen
Schmieröffnung
der linearen
Führungsschiene
Schrauben entfernen.
Abgenommene Abdeckung
