Abschnitt 2: Installation und Aufbau
33
Plasma-Schnittstellen-Signale
Bezeichnung
15-Stift-D-SUB-
Steckverbinder-
Stiftnummern
Plasma-Schnittstelle
Signaltyp
Plasmastart
2, 10
J1-1, J1-2
(potenzialfreier Kontakt)
Relais-Kontakt-Ausgang
Zündung halten
Pos 3 Neg 11
J1-4 (+), J1-5 (-)
Isolator-Ausgabe
Übertragung
Ausgabe + 4 Ausgabe - 12
J3-1 (+), J3-2 (-)
Isolator-Eingabe
Lichtbogenspannung
Ausgabe + 8 Ausgabe - 15
Erdungsbolzen (+),
Anschluss (-)
Gedämpft, gefiltert, analog
Feld +12 V
1, 9
J1-3
Feldausgangsleistung
Feld gemeinsam
5, 6, 7, 13, 14
J3-3
Feldstrom gemeinsam

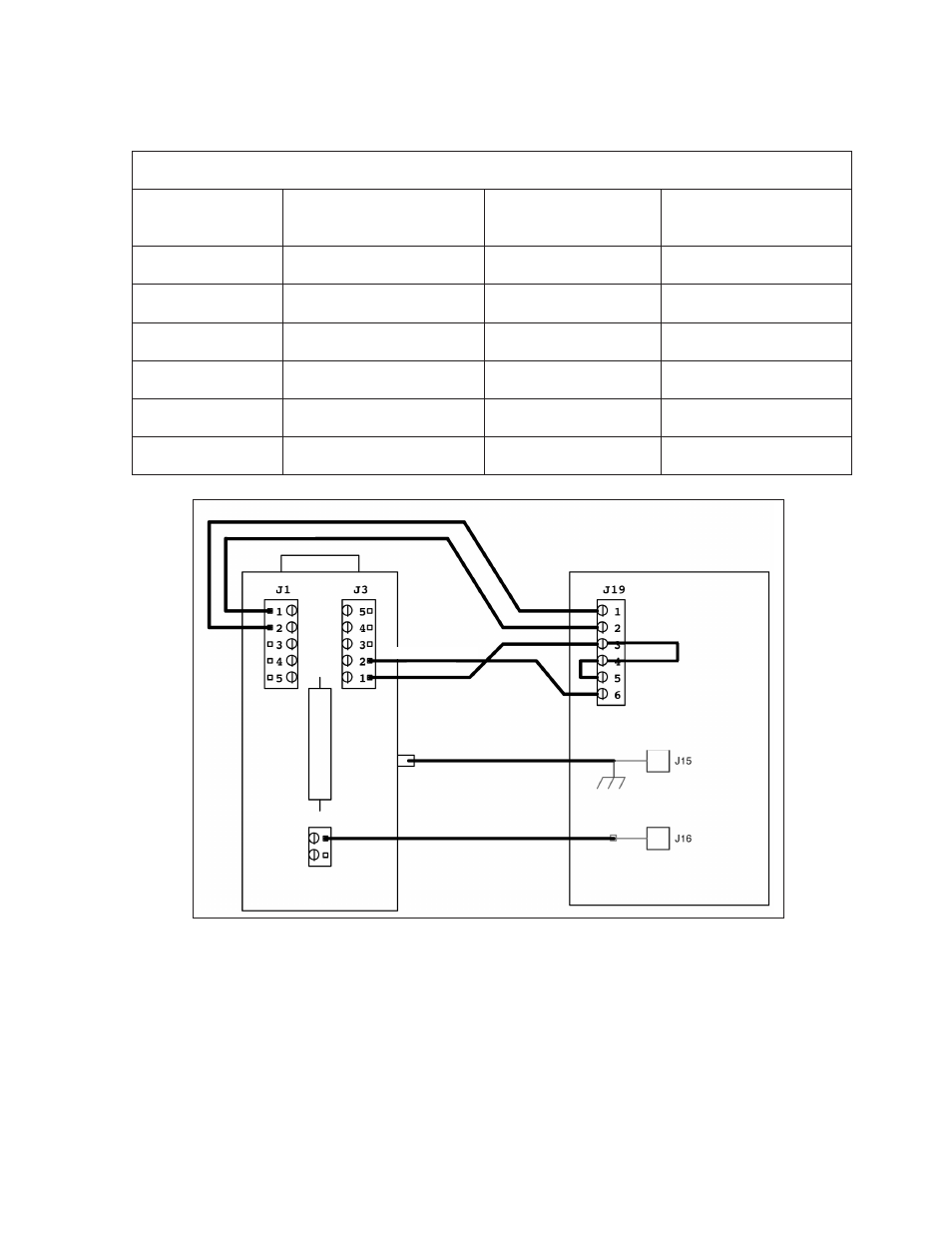

Abbildung 16: Powermax-Anschlüsse unter Einsatz der Plasma-Schnittstellen-Einheit
Ein Diagramm der Schaltungen an der Plasma-Schnittstelle befindet sich in Abbildung 18 auf Seite 35.
Start-
Start+
15-Stift-D-SUB
Übertragung-
Übertragung+
Weiß
Rot
Gelb
Schwarz
+24 VDC
Gemeinsam
Positive Erdung
Lichtbogenspannung (negativ)
ISensor-PHC Plasma-
Schnittstelle
PowerMax
G3 Series
Werkstück (positive Erdung)
Elektrode (negativ)
