Anlagenkabel
Anlagenkabel installieren, wie in Abbildung 12 gezeigt. Alle Kabel sollten ordnungsgemäß mit
Abschirmungsanschlüssen an beiden Enden der Kabel abgeschirmt sein. Wenn möglich, sind alle PHC-Kabel
abseits der Starkstrom-Plasmakabel zu verlegen. Wenn sich sowohl die Starkstrom-Plasmakabel als auch die
PHC-Kabel eine Kabelführungsschiene teilen müssen, wird empfohlen, sie innerhalb der Kabelführungsschiene
so gut wie möglich voneinander zu trennen. Für zuverlässigen Betrieb müssen alle Erdungen so direkt wie
möglich an die Maschinenerdungen angeschlossen sein.
Anmerkung:
Wird eine Powermax mit eingebautem Spannungsteiler eingesetzt, ist Powermax-
Schnittstellenkabel 123896 zu verwenden.

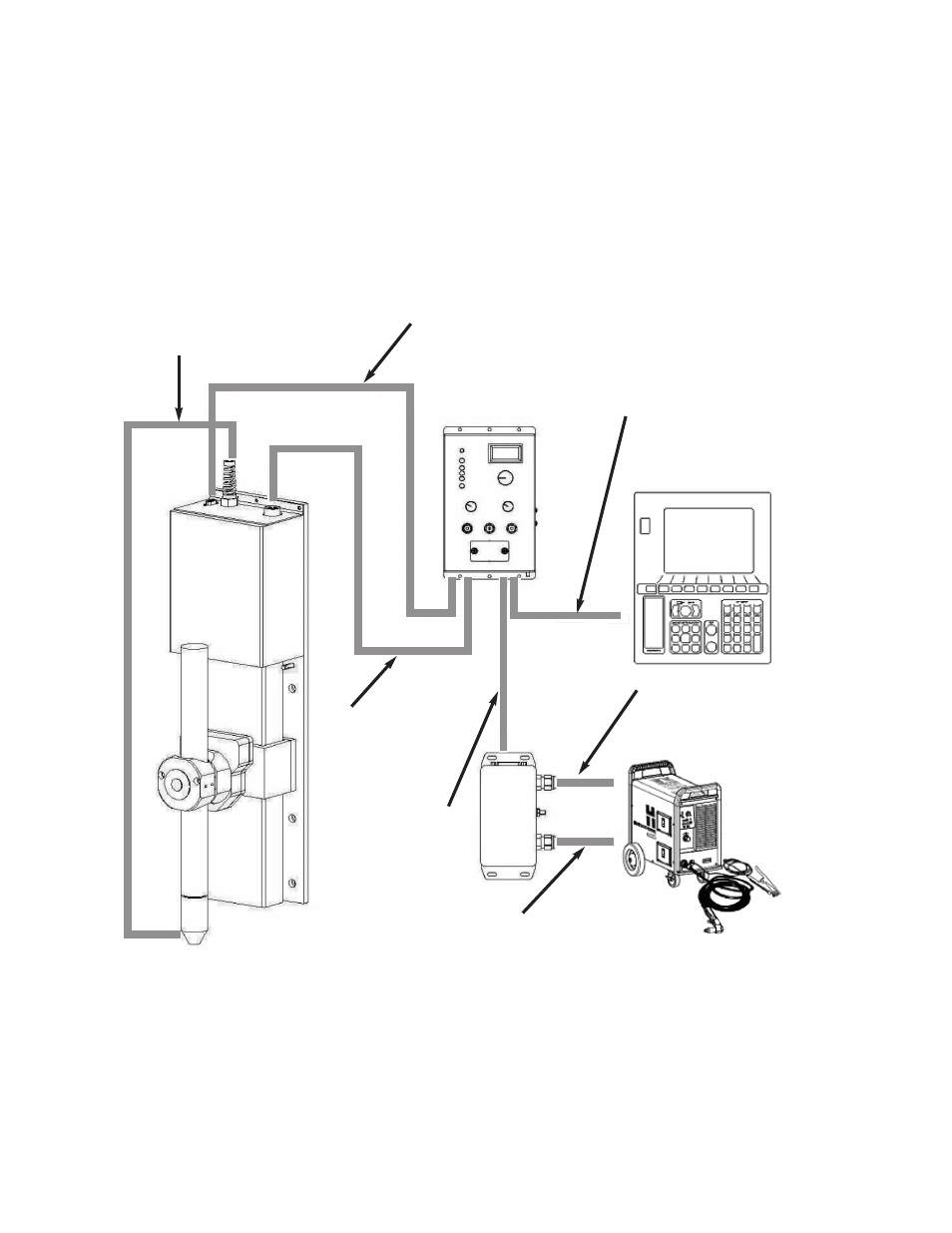

Abbildung 12: Anlagenkabel
Hochspannungskabel zur
Abtastung von Spitzen
Höhenverstellungs-Signalkabel
Teilenummer = 123897
Hochspannungs-Verdrahtung,
wird kundenseitig beigestellt
Höhenverstellungs
-Netzkabel
Teilenummer =
123898
Plasma-Signalverdrahtung,
wird kundenseitig
beigestellt
Siehe Abbildung 16
Plasma-
Schnittstellenkabel
Teilenummer =
228249
CNC-Schnittstellenkabel
Teilenummer = 123895
Siehe Abbildung 15
