Seite 20
128,9 mm
35,6 mm
32,8 mm
140,2 mm
SCHLITZ FÜR #6 ODER
M3 SCHRAUBEN
22
Sensor™ PHC: Handbuch für Aufbau und Betrieb
Montage der Plasma-Schnittstellen-Baugruppe
Plasma-Schnittstellen-Baugruppe in der Nähe der Stromquelle für den einfachen Anschluss der
Lichtbogenspannungs- und Signaldrähte zwischen den Einheiten montieren. Die Einheit kann in jeder Stellung
montiert werden, sie kann auch direkt an die Rückseite der Stromquelle oder in sie hinein montiert werden.
Die Montagebohrungen sind dimensioniert für #6 oder M3 Befestigungselemente. Siehe Abbildung 8.
Anmerkung:
Die Erdungskontakte der Plasma-Schnittstelle müssen an die positive Erdung der
Stromquelle angeschlossen werden, um die Messungs-Rückmeldung für die Lichtbogenspannung zu
gewähren. Diese Rückmeldung ist für optimale Schneidleistung unentbehrlich.

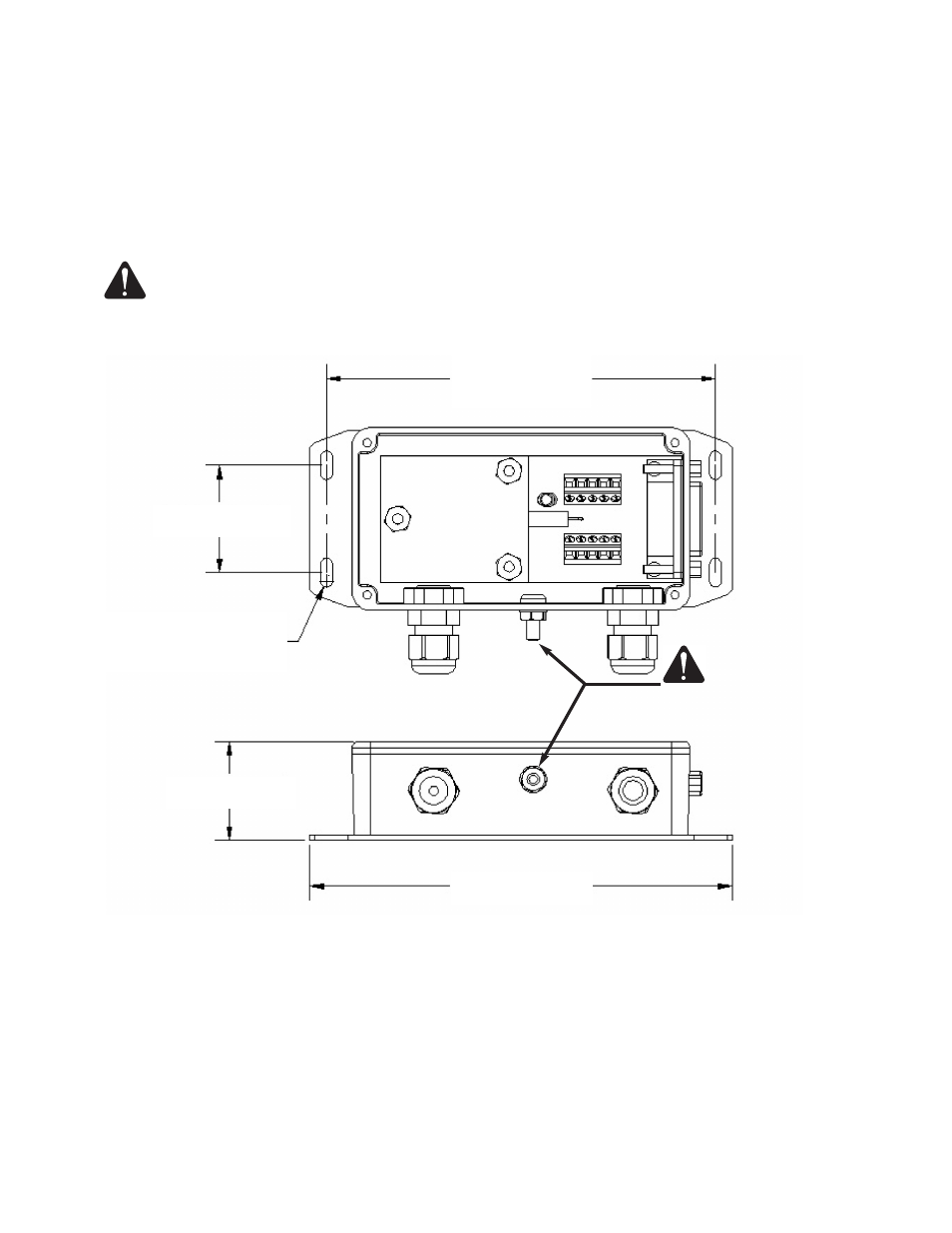

Abbildung 8: Montage der Plasma-Schnittstelle
WARNUNG!
An die sternförmig
angeordnete Erdung am
Arbeitstisch anschließen.
