Brenner-Abschaltdosen-Baugruppe
Die Brenner-Abschaltdose (229164) sollte wie in Abbildung 10 gezeigt an die Höhenverstellung
montiert werden.
VORSICHT: Die Abschaltdose verfügt über extrem starke Magnete, um die beiden
Hälften der Abschaltdoseneinheit zusammenzuklemmen. Beim Anpassen der beiden Hälften
der Abschaltdose muss man besondere Sorgfalt walten lassen.
Abschaltdose mit einem 45-Grad-Winkel an die Montageplatte halten und den unteren Ausrichtungsstift
sorgfältig in die zugehörige Vertiefung an der rückwärtigen Platte der Abschaltdose positionieren.
Abschaltdose langsam in Richtung der rückwärtigen Platte anwinkeln. Man muss vorsichtig vorgehen, um zu
vermeiden, dass die Finger in den beiden Hälften eingeklemmt werden. Nach der Installation ist es nahezu
unmöglich, die beiden Hälften ohne die Hebelwirkung des Montageblocks und des Brenners zu trennen.

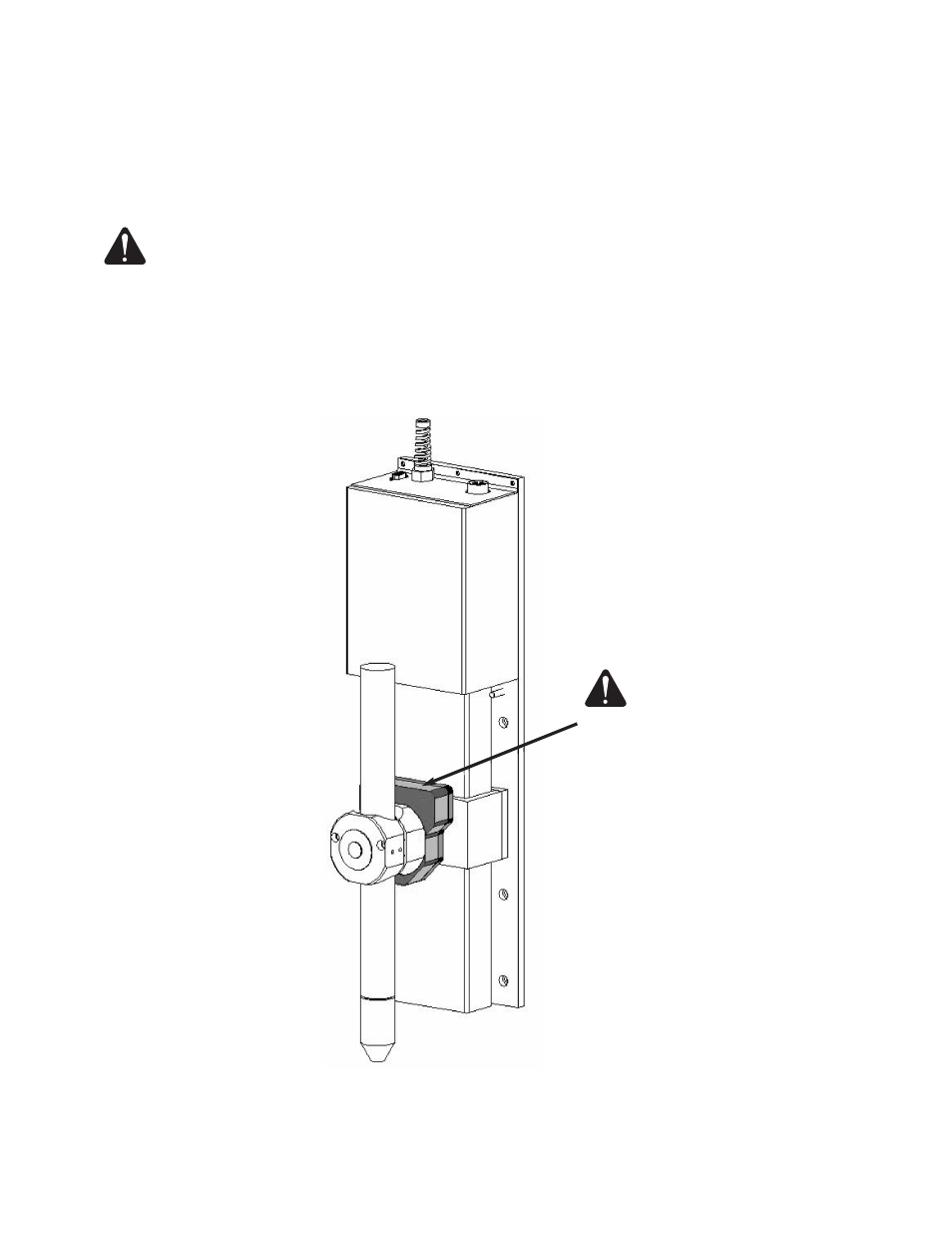

Abbildung 10: Brenner-Abschaltdose
WARNUNG!
Klemmgefahr: Man muss
beim Anpassen der
beiden Hälften der
Brenner-Abschaltdosen-
Baugruppe vorsichtig
vorgehen.
