Seite 21
AN
G
E
S
E
N
KT F
Ü
R 1/4–20
IN
N
E
NSECHSK
A
N
T
SCH
R
A
UBEN
ERD
UN
G
S
BO
L
ZEN
546 mm
89 mm
89 mm
89 mm
25 mm
114 mm
152 mm
143 mm
Abschnitt 2: Installation und Aufbau
23
Montage der Höhenverstellungs-Baugruppe
Höhenverstellungs-Baugruppe auf dem Schneidtisch montieren, um maximalen Nutzen aus dem vertikalen
Hubbereich zu ziehen. Typischerweise sollte sich die Unterkante der Höhenverstellung 15 – 20 cm über dem
Schneidtisch befinden.
Anmerkung:
Der Erdungskontakt der Höhenverstellung muss an die Erdung des Schneidtisches
angeschlossen sein, damit eine Messungs-Rückmeldung für die Abtastung von Spitzen gegeben ist. Diese
Rückmeldung ist für optimale Schneidleistung unentbehrlich. Siehe Abbildung 9.

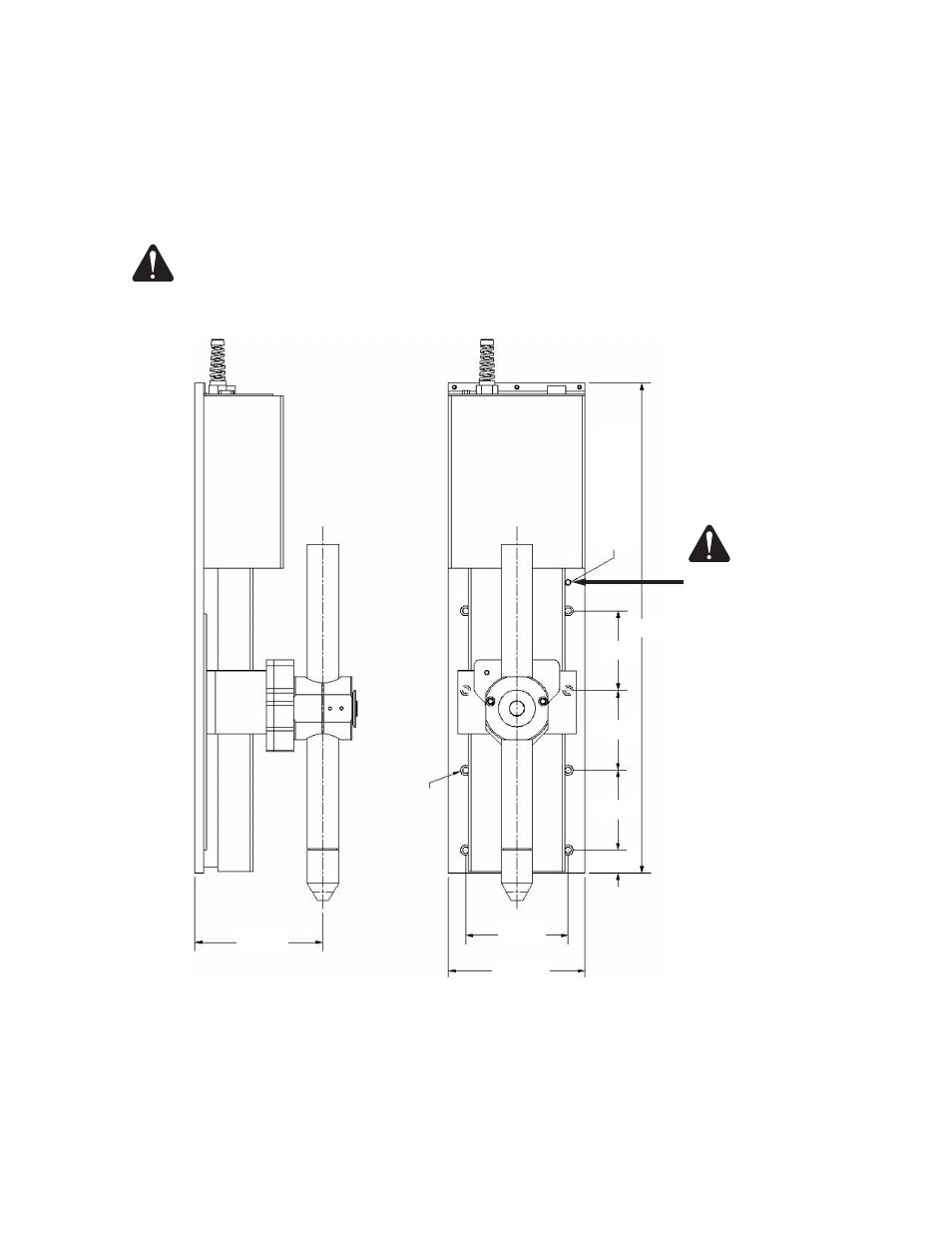

Abbildung 9: Montage der Höhenverstellung
WARNUNG!
An die sternförmig
angeordnete Erdung
am Arbeitstisch
anschließen.
