Seite 33
Abschnitt 2: Installation und Aufbau
35

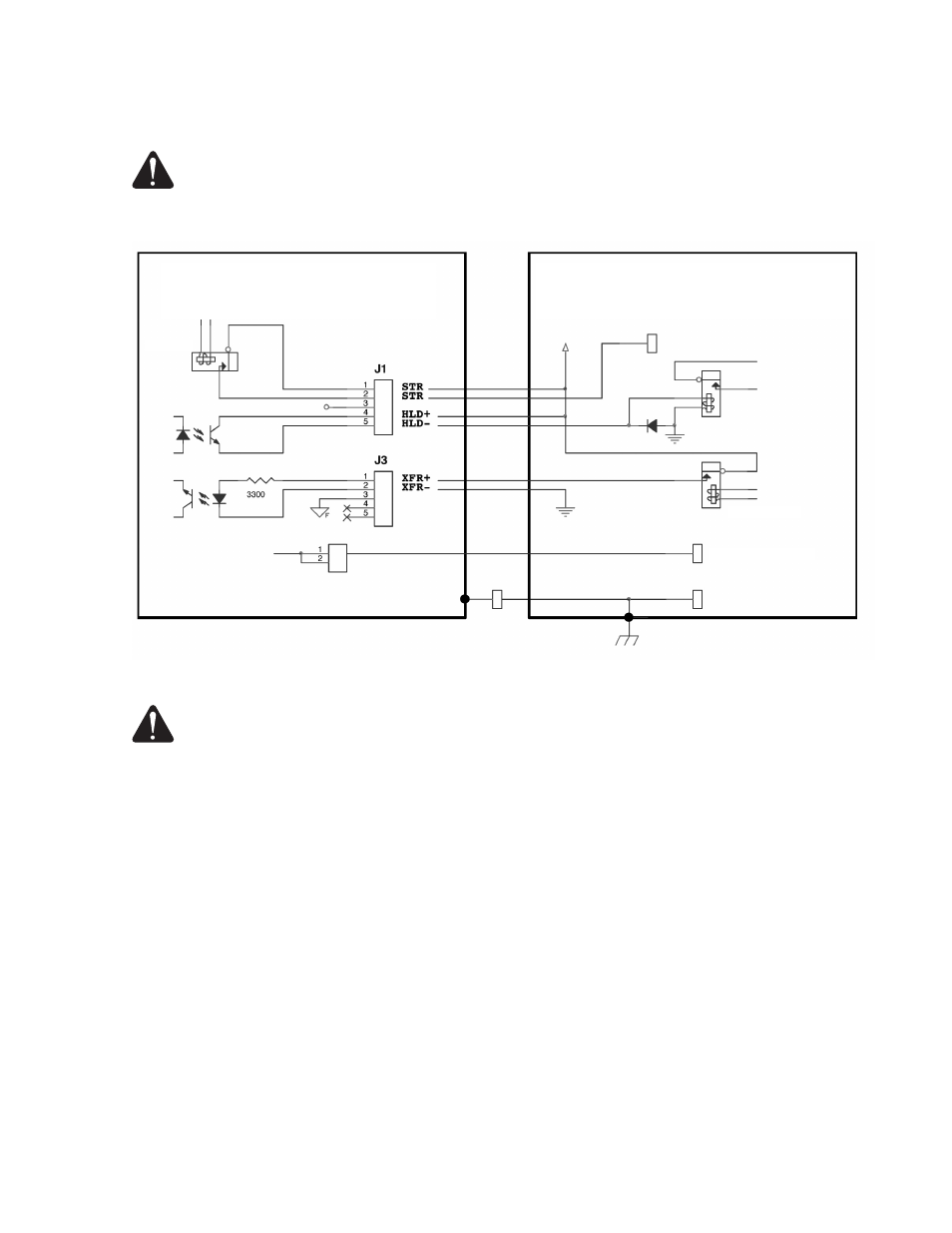

Abbildung 18: Plasma-Schnittstellen-Anschlüsse
WARNUNG!
Zur Sicherheit und für den ordnungsgemäßen Betrieb muss diese Einheit an positive Erdung
angeschlossen werden.
WARNUNG!
Beim Anschluss an Optoisolatoren Signalpolaritäten beachten. 24 VDC dürfen bei keiner
Signalleitung überschritten werden. 30 mA Strom darf bei keiner Eingabe oder Ausgabe
überschritten werden. 50 mA Gesamtstrom, der von der eingebauten Sensor +12 V Feldzufuhr
entnommen wird, darf nicht überschritten werden. Nichtbeachtung dieser Warnungen kann zur
Beschädigung der Einheit führen.
Sensor-PHC Plasma-
Schnittstellen-E/A
RELAIS
Externe Plasma-Zufuhr
(unter Einsatz von +24 V extern)
RELAIS
GND_External (externe Erdung)
Externe +24V
OPTP
OPTP
PLASMASTART (+24 V)
ZÜNDUNG
HALTEN
GND_External (externe Erdung)
RELAIS 24 V Spule
ÜBERTRAGUNG
Werkstück
Positive Erdung
DIODE
Elektrode (negativ)
+24 V Feld
