Licht-Management Automatik-Schalter
Art.-Nr.: ..1180.._..1180-1..
..1280.._..1280-1..

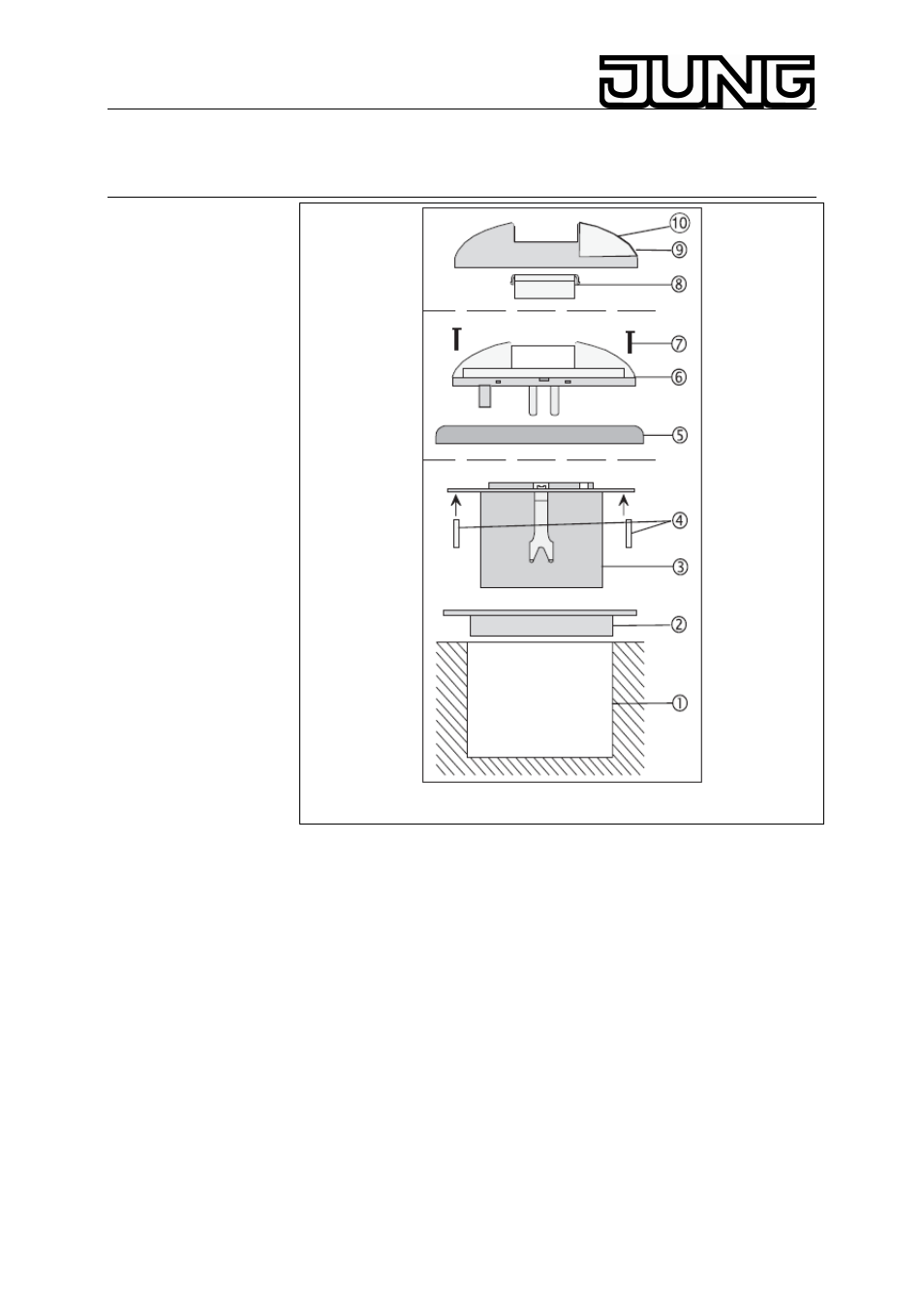

Bild 14
IP44 Montage der Automatik-Schalter AS 500, A 500
1. Stecken Sie den Dichtungsflansch (2) (Art.-Nr. 551WU) in die UP-Dose
(1) nach DIN 49073.
2. Montieren Sie den UP-Einsatz (3). Die Anschlussklemmen des
Einsatzes müssen dabei unten liegen, andernfalls entsteht Fehlfunktion.
Den Anschluss des UP-Einsatzes entnehmen Sie bitte der Anleitung des
jeweiligen Gerätes.
3. Rahmen (4) positionieren und Automatik-Schalter (6) zusammen mit
Dichtung (5) aufstecken.
4. Setzen Sie falls gewünscht das Blendenelement (7) in den Automatik-
Schalter (6) ein. Funktion der Blende siehe Punkt 3.2.
5. Nehmen Sie die gewünschten Einstellungen vor. (siehe Punkt 4., 5.
Einstellungen).
6. Setzen Sie den Schieber (8) auf.
