Licht-Management Automatik-Schalter
Art.-Nr.: ..1180.._..1180-1..
..1280.._..1280-1..

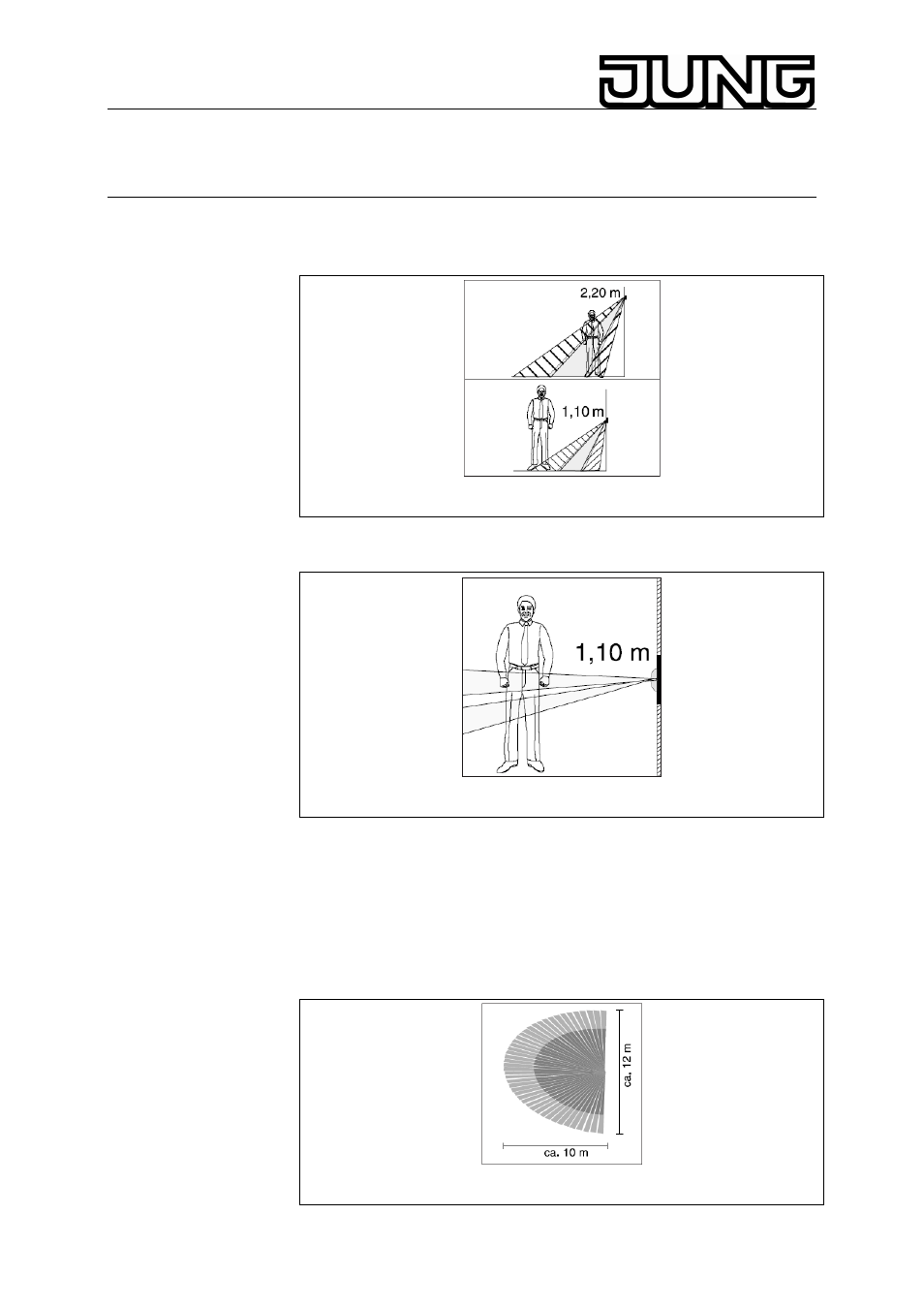

Je nach verwendeter Linse beträgt die Nennmontagehöhe 1,10 m oder
2,20 m. Die Automatikschalter mit einer 2,20 m Linse können auch in
1,10 m Höhe montiert werden.
Bild 1
Bild 1: Linse 2,20 m Montagehöhe 2,20 m bzw. 1,10 m
Bild 2
Bild 2: Linse 1,10 m Montagehöhe 1,10 m
Anschluss der Einsätze entnehmen Sie bitte der jeweiligen
Bedienungsanleitung des Einsatzes.
2.2. Erfassungsfeld Version mit Linse 1,10 m
Die Automatik-Schalter 1,10 m besitzen ein Erfassungsfeld mit einem
Öffnungswinkel von 180° in 2 Ebenen (Bild 3).
Bild 3
3
