Licht-Management Automatik-Schalter
Art.-Nr.: ..1180.._..1180-1..
..1280.._..1280-1..

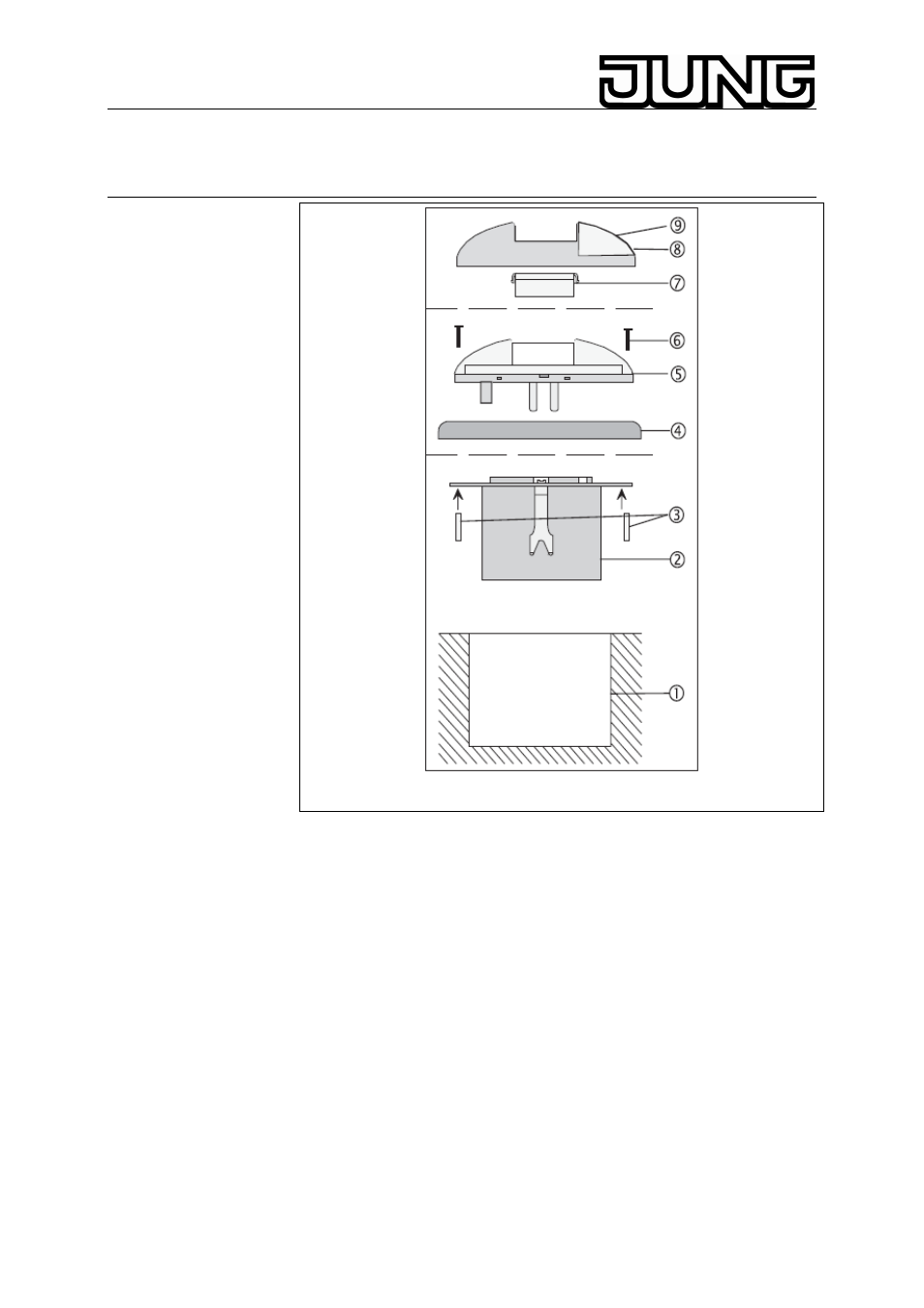

Bild 12
IP 20 Montage der Automatik-Schalter AS500, A500, SL500
1. Montieren Sie den UP-Einsatz (2) in einer UP-Dose (1) nach DIN
49073. Die Anschlussklemmen des Einsatzes müssen dabei unten
liegen, andernfalls entsteht Fehlfunktion. Den Anschluss des UP-
Einsatzes entnehmen Sie bitte der Anleitung des jeweiligen Gerätes.
2. Rahmen (3) positionieren und Automatik-Schalter (4) aufstecken.
3. Setzen Sie falls gewünscht das Blendenelement (5) auf den
Automatik-Schalter. Funktion der Blende siehe Punkt 3.2.
4. Nehmen Sie die gewünschten Einstellungen vor. (siehe Punkt 4., 5.).
5. Setzen Sie den Schieber (6) auf.
8
