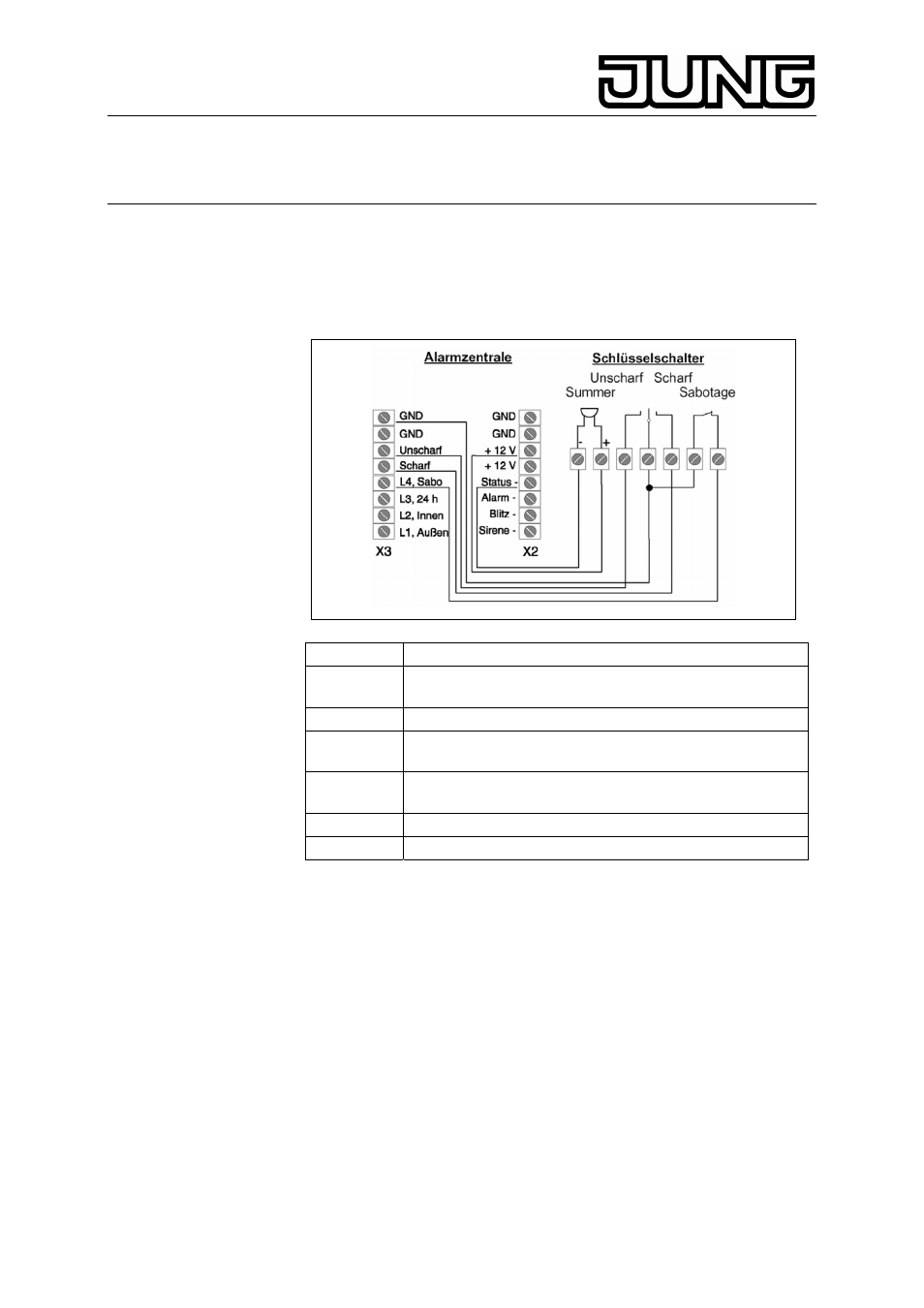

8.1. Schalteinrichtung (externer Schlüsselschalter)
Die Alarmzentrale kann mit einem externen Schlüsselschalter verdrahtet
werden.
Die detaillierten Anschlussbedingungen entnehmen Sie bitte der
Bedienungsanleitung des Schlüsselschalters.
Klemme Funktion
Scharf
Taster (Schließer) für Scharf-Schaltung (Scharfschalt-
Wunsch)
Unscharf Taster (Schließer) für Unscharf-Schaltung
L 4, Sabo Linie 4: Öffner für Sabotage-Überwachung
(z.B. Öffnungskontakte).
Status - Anschluss für externen Summer oder externe Scharf-LED
(Scharf = 3 Sek. an, Unscharf = zweimal 1 Sek. an)
+ 12 V Versorgung für externe Melder/Geber (DC 12 V)
GND Masse
