Alarmsysteme Alarmzentrale
Art.-Nr.:
DAS 4000
Achtung!
Der Gesamt-Strom der Ausgänge darf 1 A nicht überschreiten.
Bei einer Last von mehr als 12 W löst die Sicherung F1 = T 1,25A L aus.
Hinweis zu Leitungslängen und Anzahl der Melder
Im AC 230 V Betrieb sind folgende Maximalangaben nicht zu
überschreiten:
• 5 Bewegungsmelder für die Gesamtanlage,
• 10 Glasbruchsensoren und 20 Magnetkontakte pro Meldelinie,
• 30 m Leitung (J-Y(St)Y 4x2x0,8 mm) zu der Außensirene mit
Blitzlicht,
• 150 m Leitung (J-Y(St)Y 2x2x0,8 mm oder 4x2x0,6 mm) für die
Spannungsversorgung von Bewegungsmeldern,
• 1000 m Leitung (J-Y(St)Y 2x2x0,8 mm) pro Meldelinie.
Bei Verwendung einer Leitung mit einem Durchmesser von 0,6 mm sind
die Leitungslängenangaben auf die Hälfte zu reduzieren.
4.2. Anschluss an DC 12 V (externes Bordnetz)

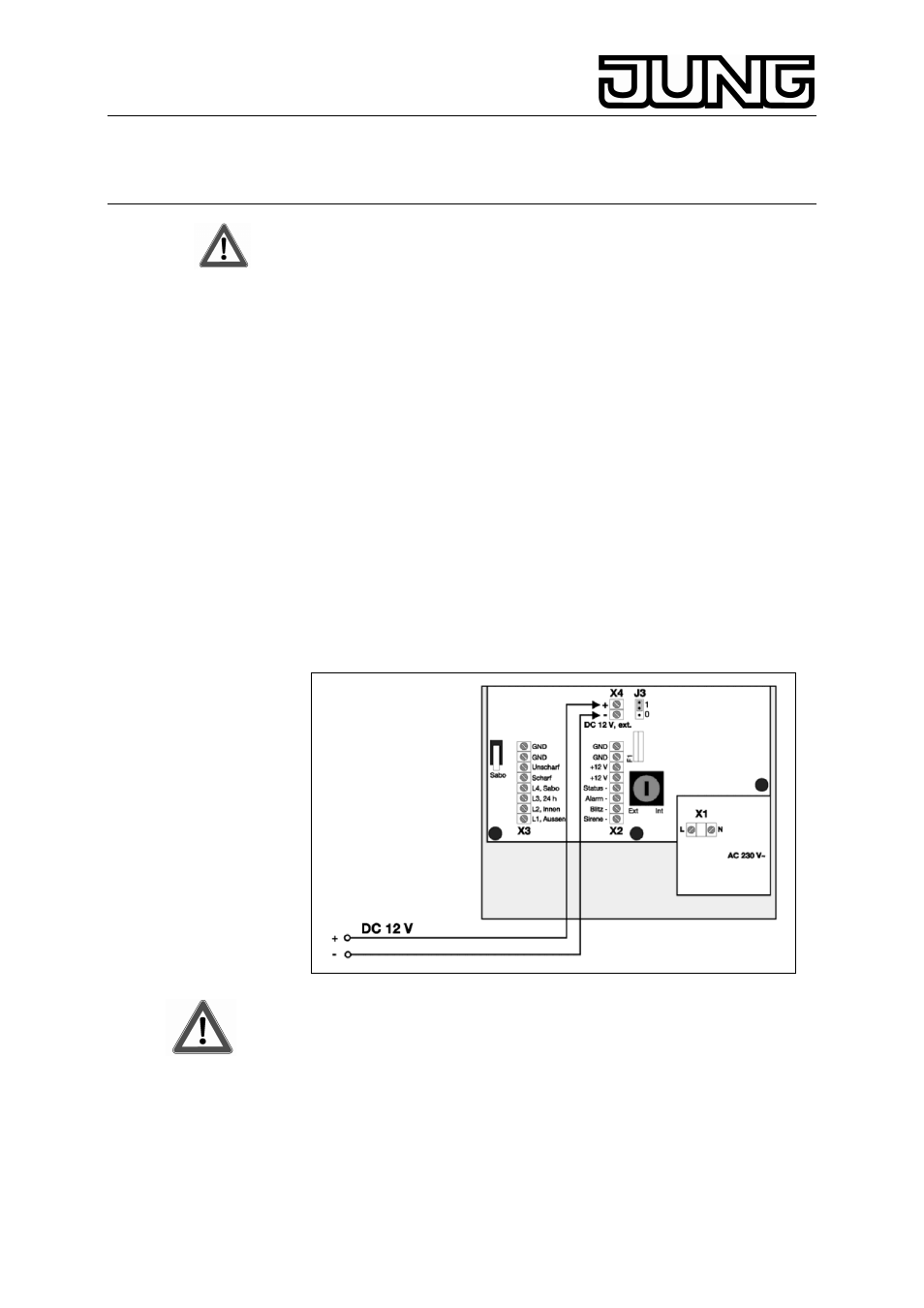

Die Spannungsversorgung mit einem externen Bordnetz (DC 12 V)
erfolgt an der Klemmleiste X4. Auf die richtige Polarität ist zu achten.
Die Steckbrücke J3 muss in der Position „1“ gesteckt sein.
Bei Betrieb mit DC 12 V leuchtet die LED Netz.
Achtung!
Der Gesamt-Strom der Ausgänge darf 1 A nicht überschreiten.
Bei einer Last von mehr als 12 W löst die Sicherung F1 = T 1,25A L aus.
Hinweis zu Leitungslängen und Anzahl der Melder
Im DC 12 V Betrieb sind folgende Maximalangaben nicht zu
überschreiten:
• 5 Bewegungsmelder für die Gesamtanlage,
• 10 Glasbruchsensoren und 20 Magnetkontakte pro Meldelinie,
• 15 m Leitung (J-Y(St)Y 4x2x0,8 mm) zu der Außensirene mit
Blitzlicht,
