Alarmsysteme Alarmzentrale
Art.-Nr.:
DAS 4000
Anlagenzustand ohne Bewegungsmelder
1 bis 5
Bewegungsmelder
Unscharf 12 Stunden 10 bis 3 Stunden
Scharf 12 Stunden 10 bis 3 Stunden
Alarmfall 3 Stunden 2,5 bis 1 Stunde
Zeitangaben sind Richtwerte. Sie sind abhängig vom Alter der Batterie,
der Umgebungstemperatur, sowie der angeschlossenen
Bewegungsmelder und Alarmgeber.
5. Gefahren- und Entsorgungshinweise
Achtung! Explosionsgefahr bei unsachgemäßem Austausch der
Batterie.
Batterien gehören nicht in Kinderhand. Verbrauchte Batterien sofort
entfernen und umweltfreundlich entsorgen.
Notstrom-Batterie nur durch identischen Typ ersetzten.

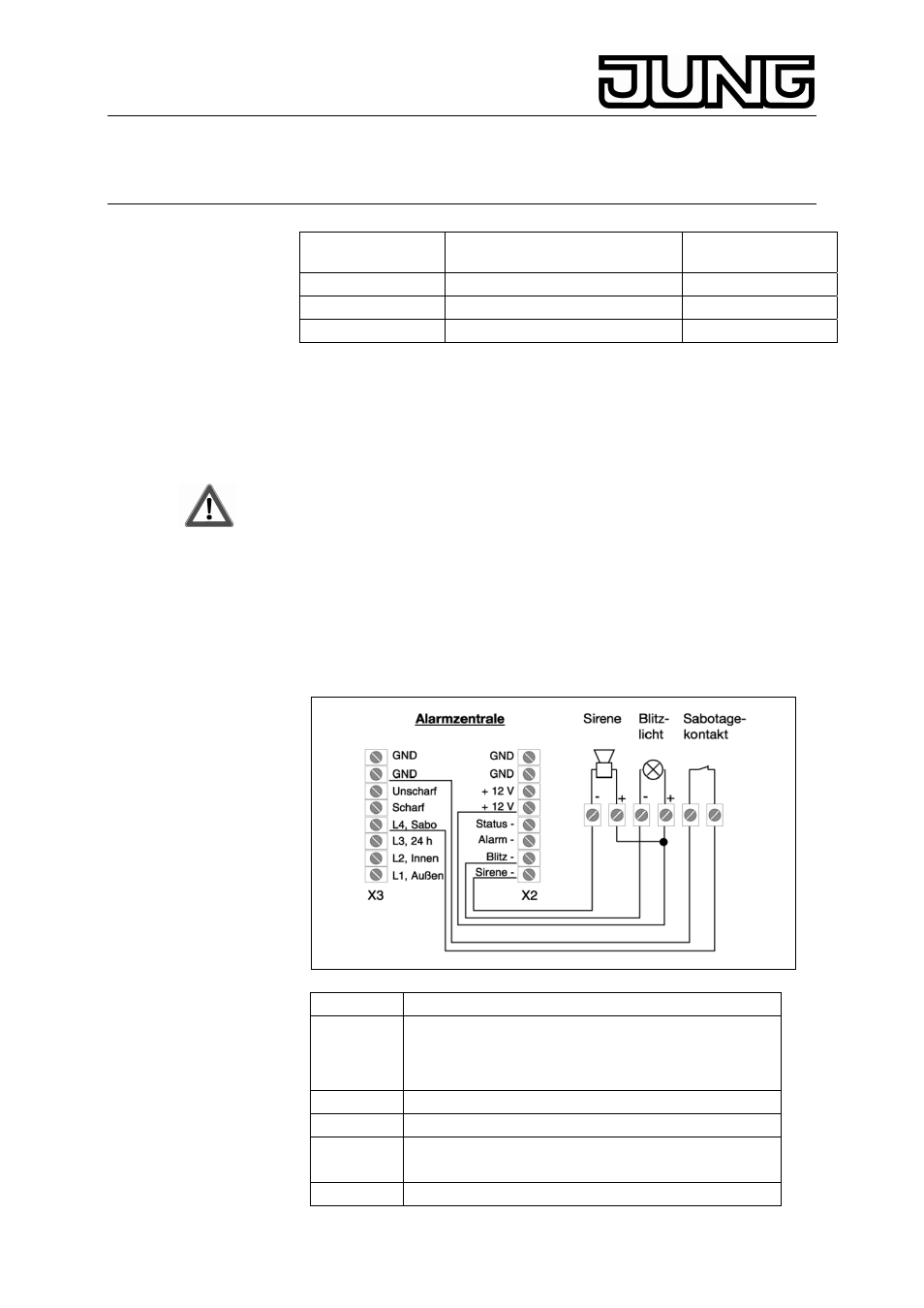

6. Geber
Die Geber werden mit der Klemmleiste X2 (Ausgänge der Alarmzentrale)
verdrahtet.
Der Sabotagekontakt wird an der Klemmleiste X3 angeschlossen.
Klemme Funktion
Sirene - Anschluss für Außensirene, Alarmdauer von 0..180
Sekunden.
Bei Netzausfall und Betrieb der Notstrom-Batterie wird
dieser Ausgang nicht angesteuert.
Blitz - Anschluss für Blitzleuchte, Alarm bis unscharf
+ 12 V Versorgung für externe Melder/Geber (DC 12 V)
L 4, Sabo Linie 4:Öffner für Sabotage-Überwachung
(z.B. Öffnungskontakte).
GND Masse
