Seite 11
Alarmsysteme Alarmzentrale
Art.-Nr.:
DAS
4000

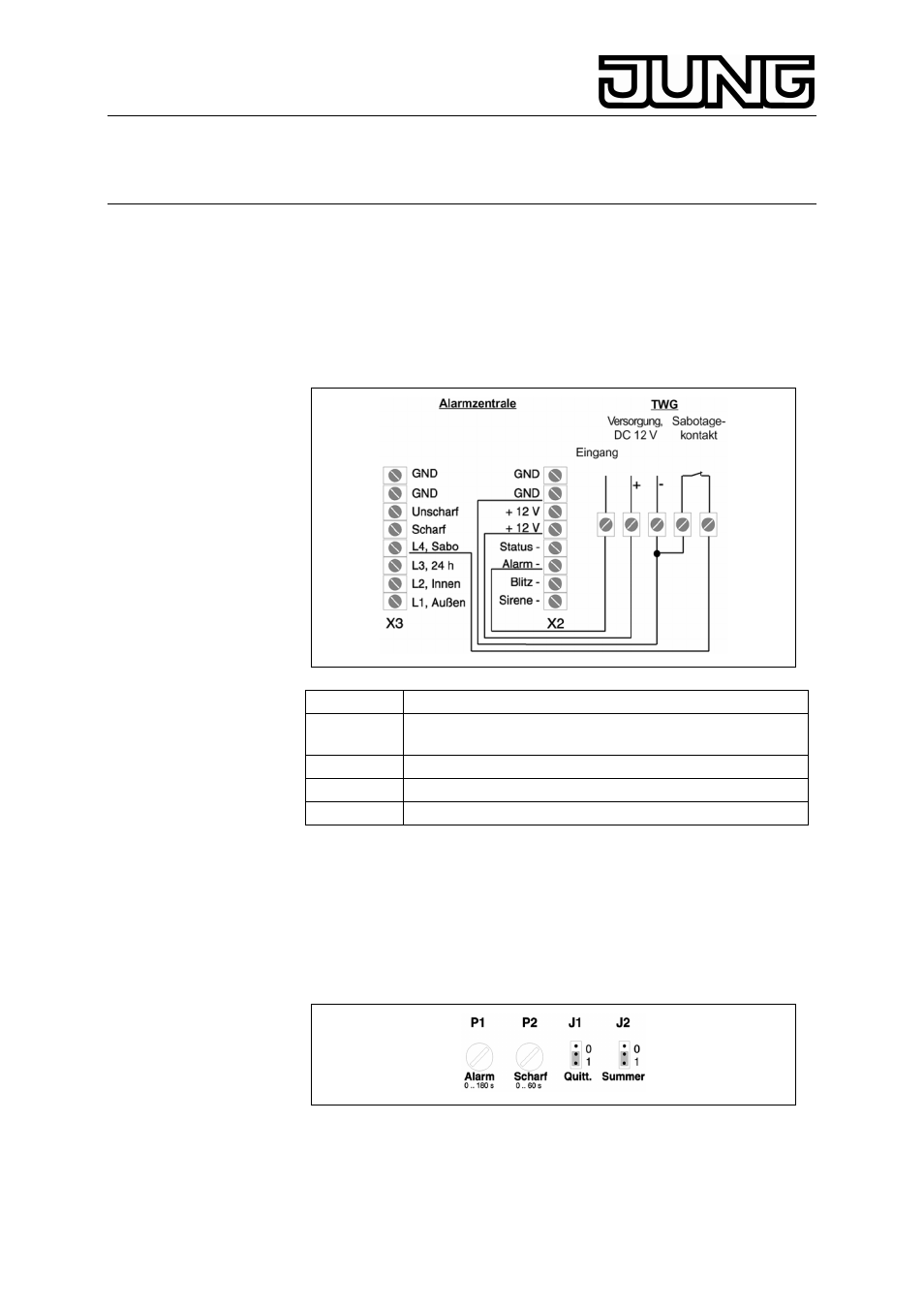

8.3. Alarm-Weiterschaltung mit TWG
Im Alarmfall wird die Klemme Alarm (von Alarm bis Unscharf-Schaltung)
geschaltet.
Dieser Ausgang kann mit dem Eingang eines Telefon-Wählgerätes
(TWG) verdrahtet werden. Die Versorgung (DC 12 V) des TWG kann die
Alarmzentrale übernehmen.
Die detaillierten Anschlussbedingungen entnehmen Sie bitte der
Bedienungsanleitung „Telefon-Wählgerät“.
Klemme Funktion
L 4, Sabo
Linie 4: Öffner für Sabotage-Überwachung
(z.B. Öffnungskontakte).
Alarm -
Anschluss für TWG
+ 12 V
Versorgung für externe Melder/Geber (DC 12 V)
GND Masse
Hinweis
Der Ausgang Alarm schaltet gegen Masse (GND). Dieser Ausgang kann
maximal mit 10 mA belastet werden (Überlastungsschutz).
9. Einstellungen
Mit den Potentiometern P1 und P2 sowie den Steckbrücken J1 und J2
können Sie die Einstellungen der Alarmzentrale an Ihre Anforderungen
anpassen.
11
