14 Errichteranleitung SATEL
INTEGRA Plus
INT-KLCDS
INT-KLCDR
INT-KLCD

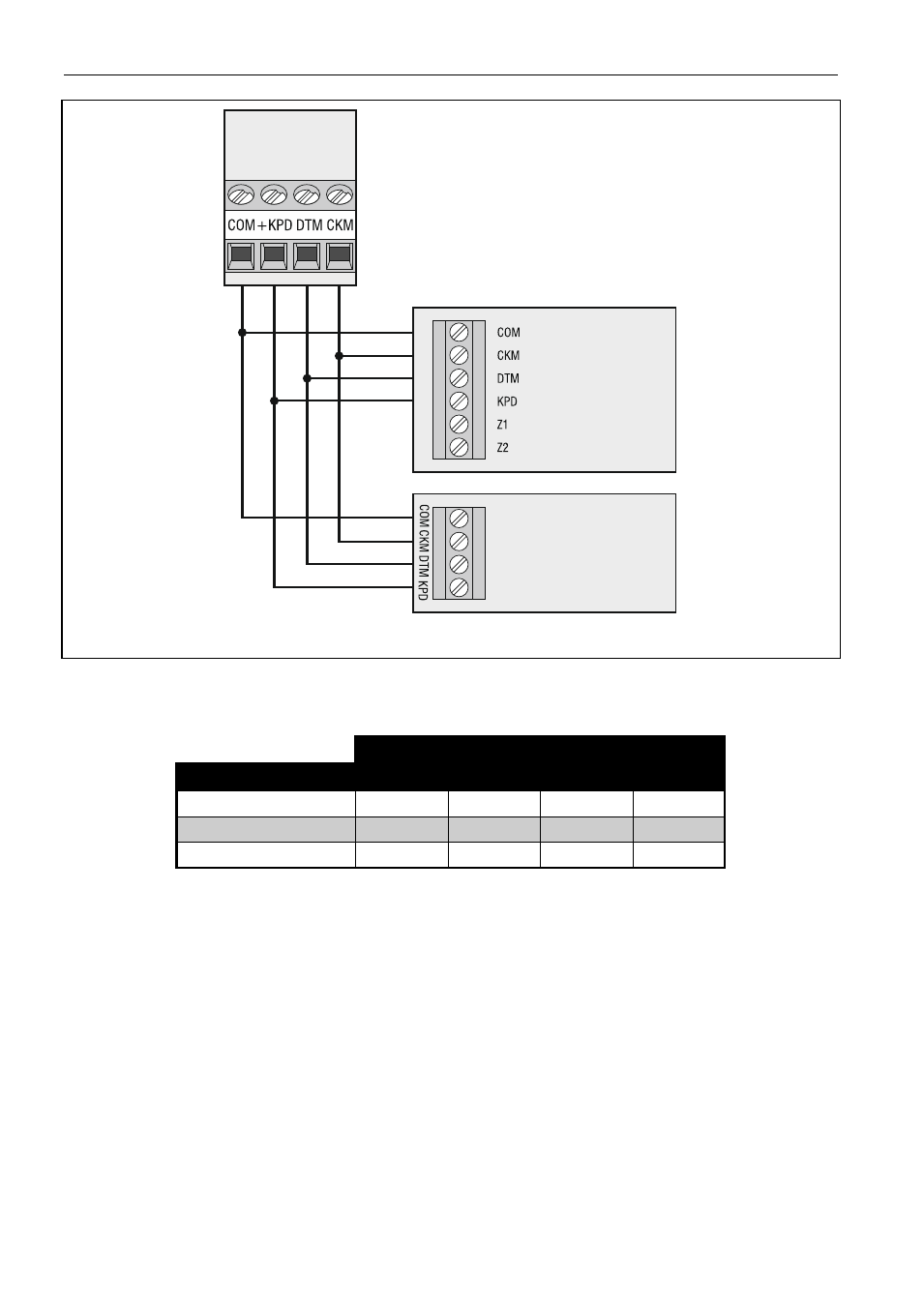

Abb. 3. Anschluss der Bedienteile (andere Geräte werden genauso angeschlossen).
Die Tabelle 1 zeigt die Anzahl der Leiter, die bei der Anwendung des Kabels im Ader-
Durchmesser 0,5 mm
für den richtigen Anschluss des Moduls an den Bus, erforderlich sind.
+KPD COM CKM DTM
Entfernung Anzahl der Leiter
bis zu 100 m 1 1 1 1
100-200 m 2 2 1 1
200-300 m 4 4 2 2
Tabelle 1.
5.5.1 Adressierung der an den Bedienteilbus angeschlossenen Module
Jedes an den Bedienteilbus anzuschließende Modul muss eine individuelle Adresse aus
dem Bereich von 0 bis 7 haben. Die Adressen dürfen sich nicht wiederholen (Module mit
gleichen Adressen werden von der Zentrale nicht bedient). Es wird empfohlen, die Adressen,
von 0 beginnend, nacheinander zuzuteilen.
In den Bedienteilen wird die Adresse zuvor eingestellt. Werksseitig wird die Adresse 0
eingestellt. Nach der Inbetriebnahme der Alarmzentrale mit Werkseinstellungen werden alle
an den Bus angeschlossene Bedienteile bedient, ohne Rücksicht auf die eingestellten
Adressen. Dies erlaubt, in den Bedienteilen richtige und individuelle Adressen einzustellen
und die Identifizierung der an den Bus angeschlossenen Geräte durchzuführen.
In anderen an den Bedienteilbus angeschlossenen Modulen wird die Adresse anhand
der DIP-Schalter oder der Pins eingestellt.
