26 Errichteranleitung SATEL
1 5 6 43
4
5
2 RXD
COM
RTS
TXD 3
DSR 6
7

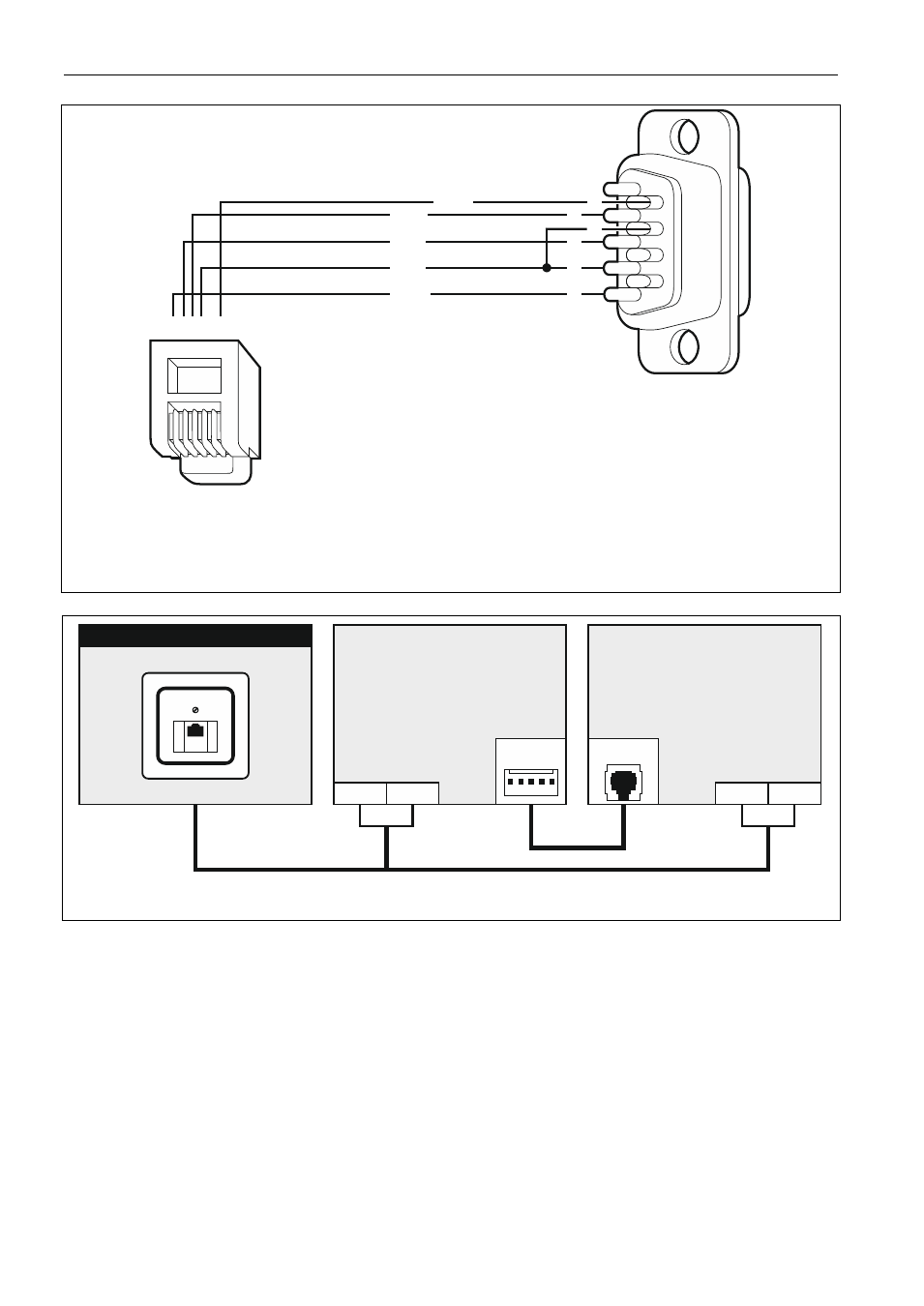

Abb. 13. Verbindung der RS-232-Schnittstellen der Zentrale und des Modems mit
der DB9-Buchse. Auf der linken Seite der RJ-Stecker, der an die Buchse auf der
Hauptplatine der Zentrale angeschlossen wird. Auf der rechten Seite der DB9-Stecker
(männlich) von der Seite der Lötpunkte.
RS-232
INTEGRA Plus
TIP RING
RS-232
MDM56 BO
TIP RING
TELEFONLEITUNG
Abb. 14. Anschluss des Modems MDM56 BO an die Zentrale.
