16 Errichteranleitung SATEL
Adresse des
Bedienteils
Nummer der Meldelinie im System
INTEGRA 64 Plus INTEGRA 128 Plus INTEGRA 256 Plus
Z1 Z2 Z1 Z2 Z1 Z2
0 49 50 113 114 241 242
1 51 52 115 116 243 244
2 53 54 117 118 245 246
3 55 56 119 120 247 248
4 57 58 121 122 249 250
5 59 60 123 124 251 252
6 61 62 125 126 253 254
7 63 64 127 128 255 256
Tabelle 2.
5.5.3 Anschluss des Computers an den Port RS-232 des Bedienteils
Der Port RS-232 in einigen Bedienteilen ermöglicht den Anschluss des Computers mit
installiertem Programm G
UARD X (siehe: Abbildung 5). Die Verbindung mit dem Computer
stellen Sie über ein herkömmliches ungeschirmtes Kabel (verwenden Sie kein verdrilltes
Kabel, wie UTP, STP, FTP). Die Entfernung zwischen dem Bedienteil und Computer kann bis
zu 10 m betragen.
1
2
3
5
2
3
4
5

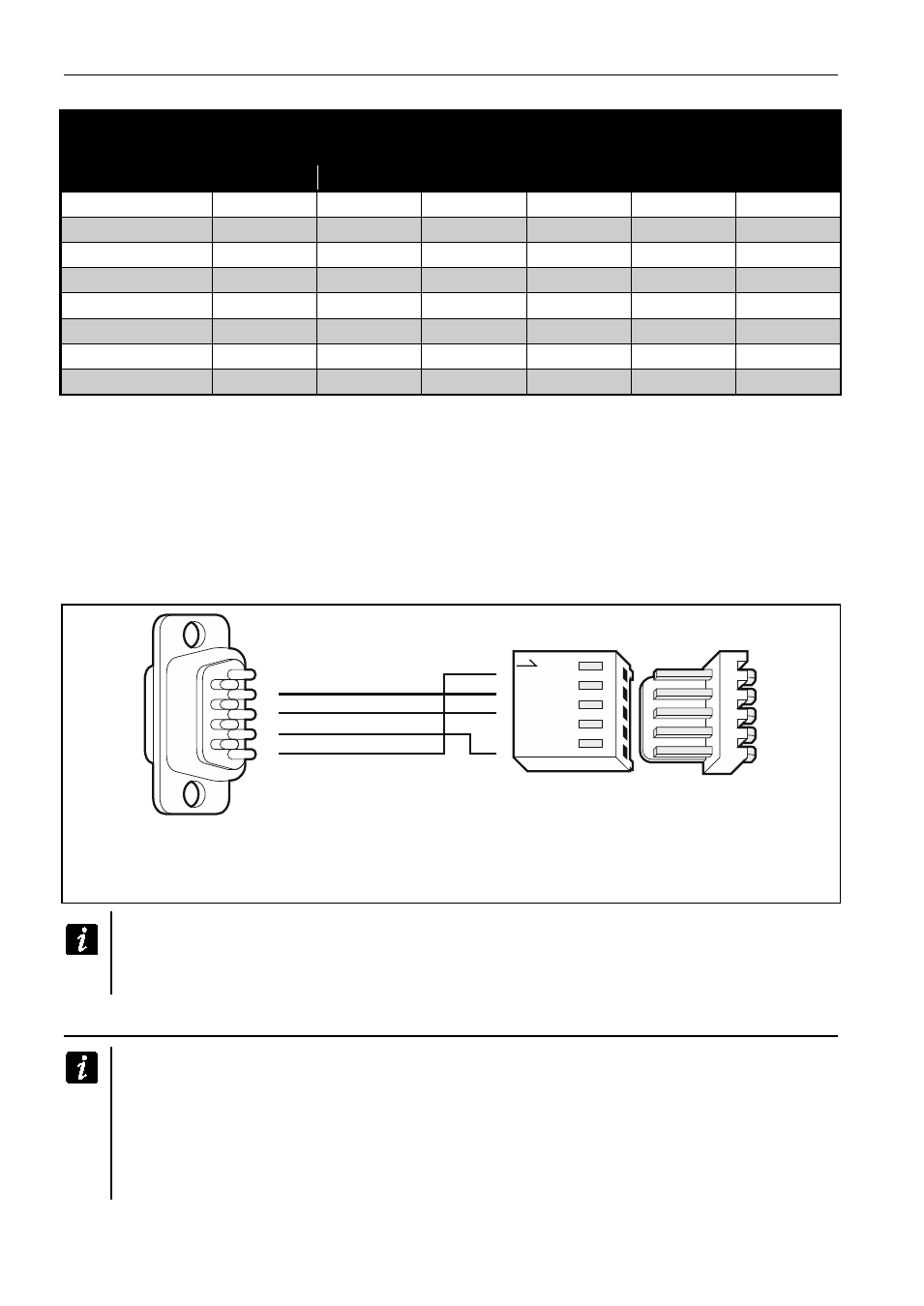

Abb. 5. Anschluss des Computers an die Schnittstelle RS-232 des Bedienteils. Rechts
der Anschluss am Bedienteil. Links die weibliche Buchse DB-9, Ansicht von der Seite
der Lötpunkte.
In den Bedienteilen, an die der Computer mit installiertem Programm G UARD X
angeschlossen ist, schalten Sie die Option RS-V ERBINDUNG ein. Der Datenaustausch
mit dem Computer startet automatisch bei der Aktivierung des Programms G UARD X.
5.6 Anschluss der Module an den Modulbus
Die Busleitungen müssen in einem Kabel geführt werden.
Die Gesamtlänge der Busleitungen der Erweiterungsmodule darf nicht länger sein als
1000 m.
Ist die Entfernung zwischen der Zentrale und dem Modul nicht größer als 300 m, dann
können die Module direkt von der Zentrale versorgt werden. Bei größeren
