Programmieren der Bedienteiladresse mit Hilfe der Servicefunktion
1. Geben Sie das Servicekennwort ein (werksseitig 12345) und drücken Sie .
2. Mit Hilfe der Tasten
 oder  finden Sie in der Funktionsliste die Position
S ERVICEMODUS und drücken Sie oder
.
3. Starten Sie die Funktion A DRESSEN DER B EDIENTEILE (
S
TRUKTUR
M
ODULE
I
DENTIFIZIERUNG
B
ED T EIL -A DRESSE ).
4. Auf den Displays aller an die Zentrale angeschlossenen Bedienteile wird
die Meldung wie in Abbildung 4 erscheinen.

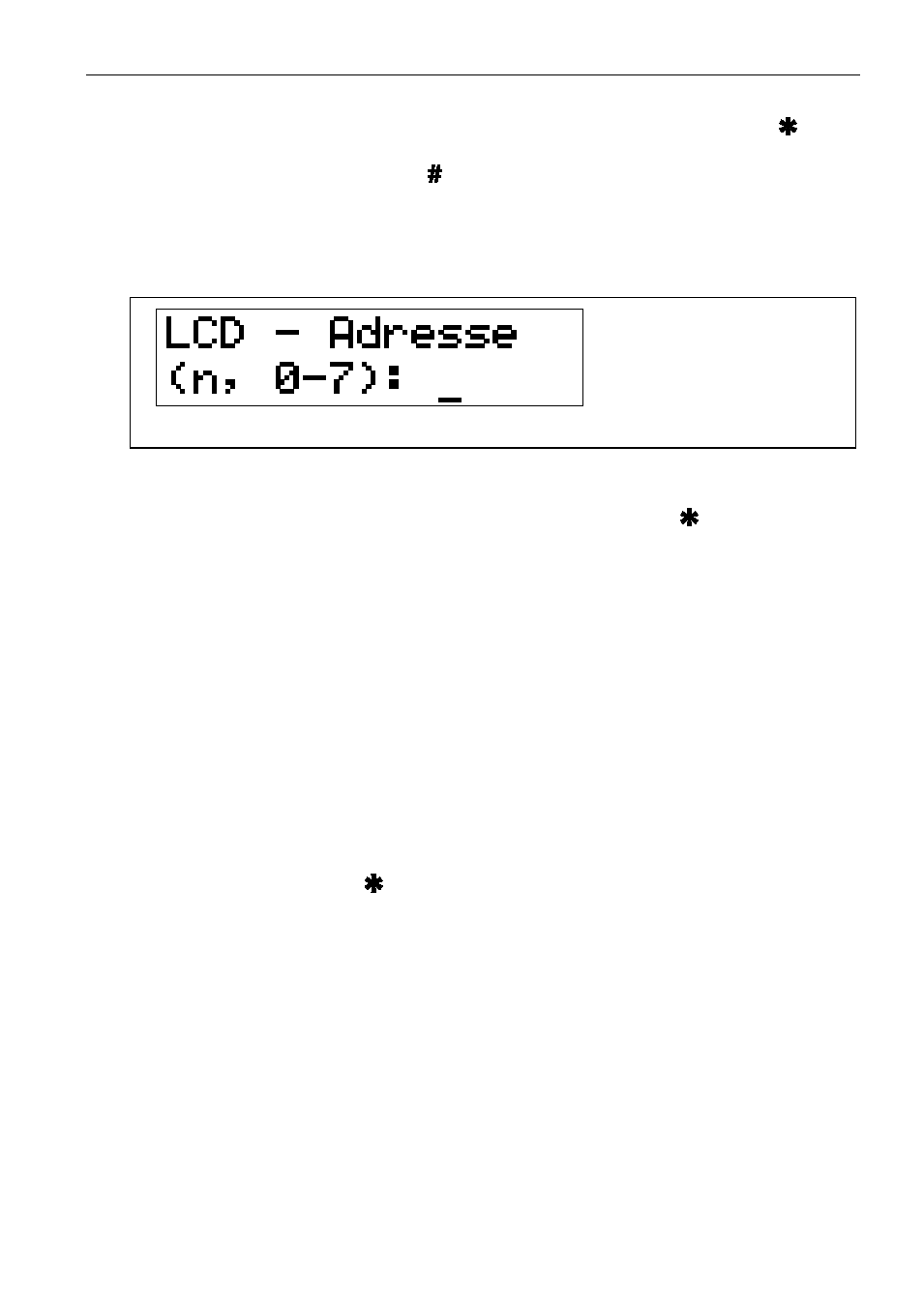

Abb. 4. Programmieren der Bedienteiladresse mit Hilfe der Servicefunktion.
5. Geben Sie die richtige Adresse aus dem Bereich 0–7 im/in gewählten Bedienteil(en).
Die Adressänderung wird mit vier kurzen und einem langen Ton bestätigt.
6. Um die Adressänderung zu beenden, drücken Sie die Taste . Die Funktion wird
automatisch 2 Minuten nach seiner Aktivierung abgeschaltet. Nach Beenden
der Funktion wird das Bedienteil neugestartet (im Bedienteil mit der niedrigsten
Adresse wird das Servicemenü angezeigt).
Programmieren der Bedienteiladresse, ohne Start des Servicemodus
Diese Methode der Adressierung ist besonders dann nützlich, wenn – wegen der sich
wiederholenden Adressen – die Bedienung der Bedienteile gesperrt wurde und Start
des Servicemodus unmöglich ist.
1. Schalten Sie die Stromversorgung des Bedienteils (KPD) und die Signalleitungen
CKM und DTM ab.
2. Schließen Sie die Klemmen CKM und DTM des Bedienteils kurz.
3. Schalten Sie die Stromversorgung des Bedienteils ein.
4. Auf dem Display wird die aktuelle Adresse angezeigt.
5. Geben Sie die neue Adresse ein. Das Bedienteil bestätigt die Ausführung
der Funktion mit vier kurzen und einem langen Ton. Die Adresse können Sie nach
dem Drücken der Taste
erneut ändern (das Bedienteil wird neugestartet und auf
dem Display wird die entsprechende Nachricht angezeigt).
6. Schalten Sie die Stromversorgung des Bedienteils ab.
7. Öffnen Sie die Bedienteilklemmen CKM und DTM.
8. Schließen Sie das Bedienteil an die Zentrale korrekt an.
5.5.2 Nummerierung der Meldelinien in Bedienteilen
Die im Bedienteil eingestellte Adresse bestimmt, unter welchen Nummern die Linien
des Bedienteils im System zu finden sind (siehe: 2). Für jedes Bedienteil können Sie
bestimmen, ob seine Linien im System angewendet werden, oder nicht. Falls
die Liniennummern des LCD-Bedienteils und des Erweiterungsmoduls gleich sind, haben
die Liniennummern des Bedienteils Priorität (die entsprechenden Linien
des Erweiterungsmoduls werden in diesem Fall nicht bedient).
n=0...7, aktuell eingestellte
Bedienteiladresse
