Vibration – Linientyp für Anschluss der Erschütterungsmelder. An die Meldelinie kann man
auch einen Melder mit dem NC-Alarmausgang anschließen (z.B. man kann seriell einen
Erschütterungsmelder und einen Magnetkontakt anschließen).
Gemäß Ausgang – schließen Sie keinen Melder an diesen Linientyp. Der Linienzustand
hängt nur vom Zustand des gewählten Ausgangs ab (der Ausgang wird nicht physisch
mit der Meldelinie verbunden).
Rollladen 2EOL – Linientyp analog zu 2EOL/NC, aber für Rollladenmelder.
Vibration 2EOL – Linientyp analog zu 2EOL/NC, aber für Erschütterungsmelder.
3EOL/NC – der Linientyp wird beim Anschluss der Melder mit einem NC-Alarmausgang,
einem Sabotageausgang und einem Antimasking-Ausgang empfohlen. Die Meldelinie
unterscheidet zwischen 4 Zuständen: normal, Alarm, Sabotage und Melder-Abdeckung.
3EOL/NO – Linientyp analog zu 3EOL/NC, aber für Melder mit einem NO-Alarmausgang.
NC
Z COM
A
NO
Z COM
A
EOL/NC
R
Z COM
A
EOL/NO
R
Z COM
A
2EOL/NC
R1
R2
Z COM
A
T
2EOL/NO
R1
R2
Z COM
A
T
3EOL/NC
R1
R2
Z COM
A
T
R3
M
3EOL/NO
R1
R2
Z COM
A
T
R3
M

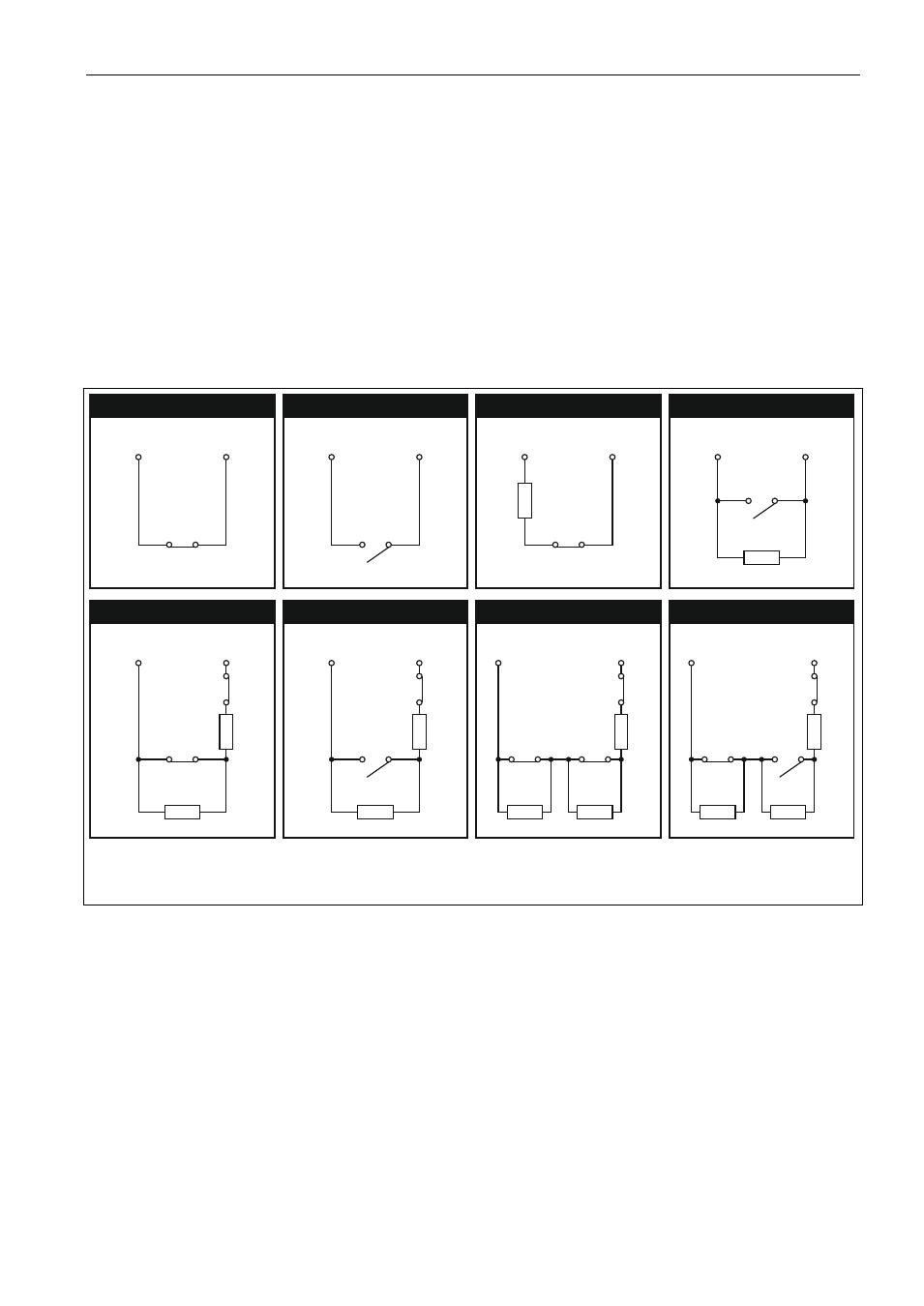

Abb. 8. Methoden des Anschlusses der Melder an die Meldelinien. Die Melderausgänge sind
mit Buchstaben bezeichnet: A - Alarm, T – Sabotage, M – Antimasking. R=R1+R2.
5.7.1 Abschlusswiderstände
Der Wert der Abschlusswiderstände R1, R2 und R3 wird im Bereich von 500
Ω bis 15 kΩ
programmiert (die Summe eingestellter Werte darf nicht 15 k
Ω überschreiten – siehe
Handbuch P ARAMETRIERUNG ). Werksseitig sind folgende Werte voreingestellt:
R1 = 1,1 k
Ω;
R2 = 1,1 k
Ω;
R3 = 2,2 k
Ω.
Gemäß den Werkseinstellungen in der Konfiguration EOL sollte der Widerstand 2,2 k
Ω
angewendet werden, und in der Konfiguration 2EOL sollten die Widerstände 1,1 k
Ω
angewendet werden, um den Stromkreis zu schließen.
