ist auf dem Ausdruck in einer 80 Zeichen langen Zeile dargestellt) oder in erweiterter Form,
mit Bezeichnung der Linien, Bereiche, Benutzer und Module ausgedruckt werden. In diesem
Fall nimmt ein Ereignis zwei Zeilen in Anspruch – bei Druckern, die nicht mehr als 80
Zeichen in einer Zeile drucken und bei Druckern, die 132 Zeichen in einer Zeile drucken,
lässt sich die Beschreibung wieder nur in einer Zeile ausdrucken.
TXD
COM
DSR
1 5 6
RXD
COM
DTR
1
2
3

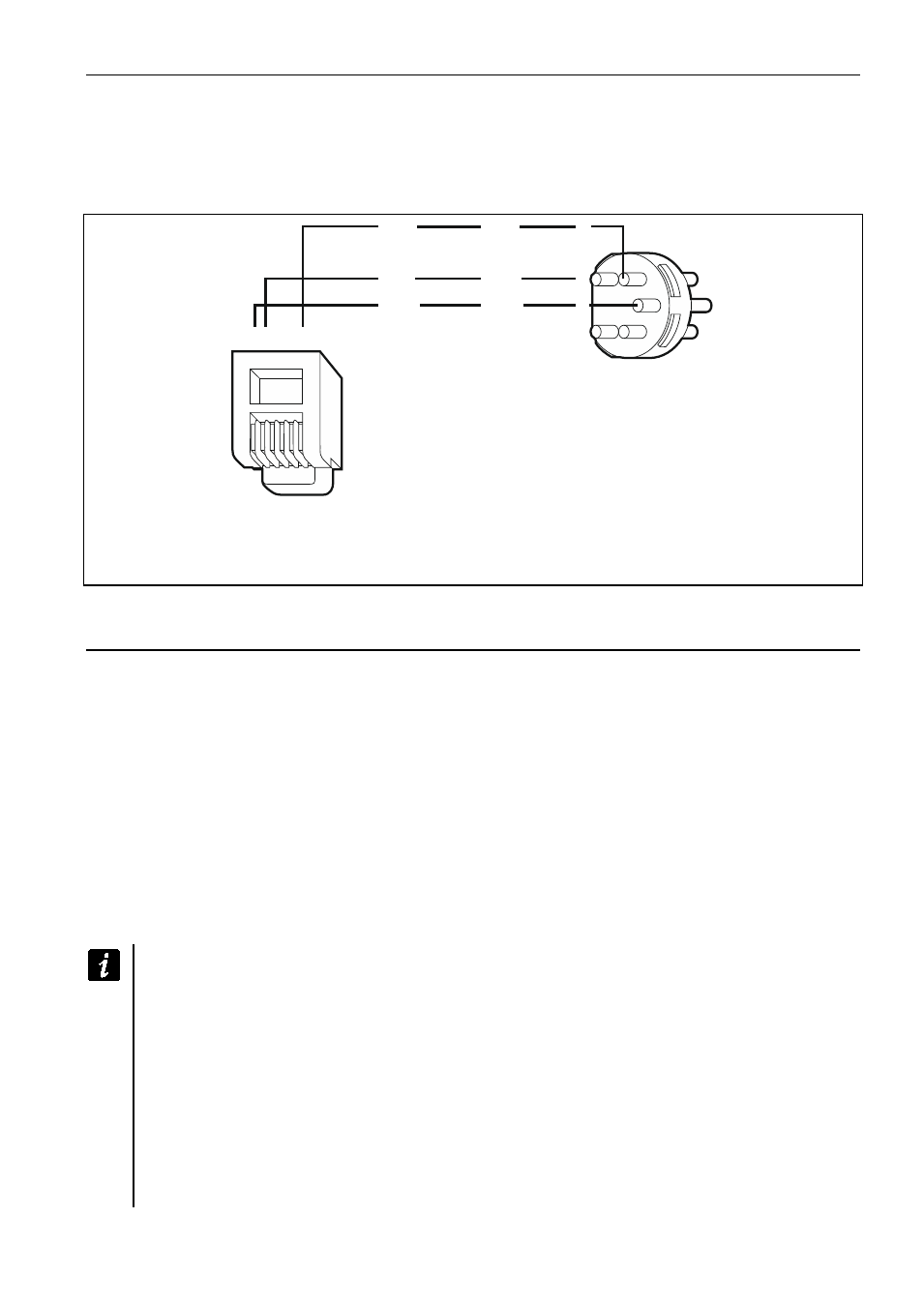

Abb. 18. Anschluss des Druckers anhand des 5-PIN-Steckers DIN (Ansicht von der Seite
der Lötpunkte). Auf der linken Seite der RJ-Stecker, der an die Buchse der Hauptplatine
der Zentrale angeschlossen wird.
6. Nummerierung der Meldelinien und Ausgänge im System
Die Nummern werden den Meldelinien und Ausgängen automatisch zugewiesen:
• die verdrahteten Meldelinien und Ausgänge auf der Elektronikplatine der Zentrale haben
die Nummern von 1 bis 16.
• die Nummern der Linien in den Bedienteilen werden während der Identifizierung
der Bedienteile aufgrund der Bedienteiladresse definiert (siehe: Kapitel N UMMERIERUNG
DER M ELDELINIEN IN B EDIENTEILEN S. 15).
• die Nummern der Linien und der Ausgänge in Erweiterungsmodulen und im
Funkbasismodul ACU-120 / ACU-270 / ACU-100 / ACU-250 werden während der
Identifizierung der Erweiterungsmodule definiert. Die Nummerierung ist von der Adresse
des Erweiterungsmoduls im System abhängig (die Linien im Erweiterungsmodul mit einer
niedrigeren Adresse erhalten niedrigere Nummern, als die Linien im Erweiterungsmodul
mit einer höheren Adresse).
Für jeden identifizierten Erweiterungsmodul werden 8 Linien im System vorgesehen.
Ausnahmen sind der Erweiterungsmodul INT-ADR / CA-64 ADR und das
Funkbasismodul ACU-120 / ACU-270 / ACU-100 / ACU-250, für die bis zu 48 Linien
vorgesehen werden können. Beim Erweiterungsmodul INT-ADR / CA-64 ADR hängt
die Anzahl der vorgesehenen Linien von der Anzahl der an den Erweiterungsmodul
angeschlossenen Melder mit eingebautem Modul CA-64 ADR MOD ab. Beim
Funkbasismodul ACU-120 / ACU-270 / ACU-100 / ACU-250 hängt die Anzahl der
vorgesehenen Linien von der Anzahl der registrierten Funkkomponenten ab. In beiden
Fällen ist die Anzahl der vorgesehenen Linien das Vielfache der Zahl 8.
Das Programm D LOAD X ermöglicht die Änderung der Liniennummern im System
(Fenster „Struktur“, Registerkarte „Module“, Taste „Erweiterte Einstellungen“ für
