SATEL INTEGRA Plus 17
Entfernungen soll das Modul von einer anderen Stromquelle (Netzgerät oder
Erweiterungsmodul mit Netzteil) versorgt werden.
INTEGRA Plus
CA-64 O
CA-64 E

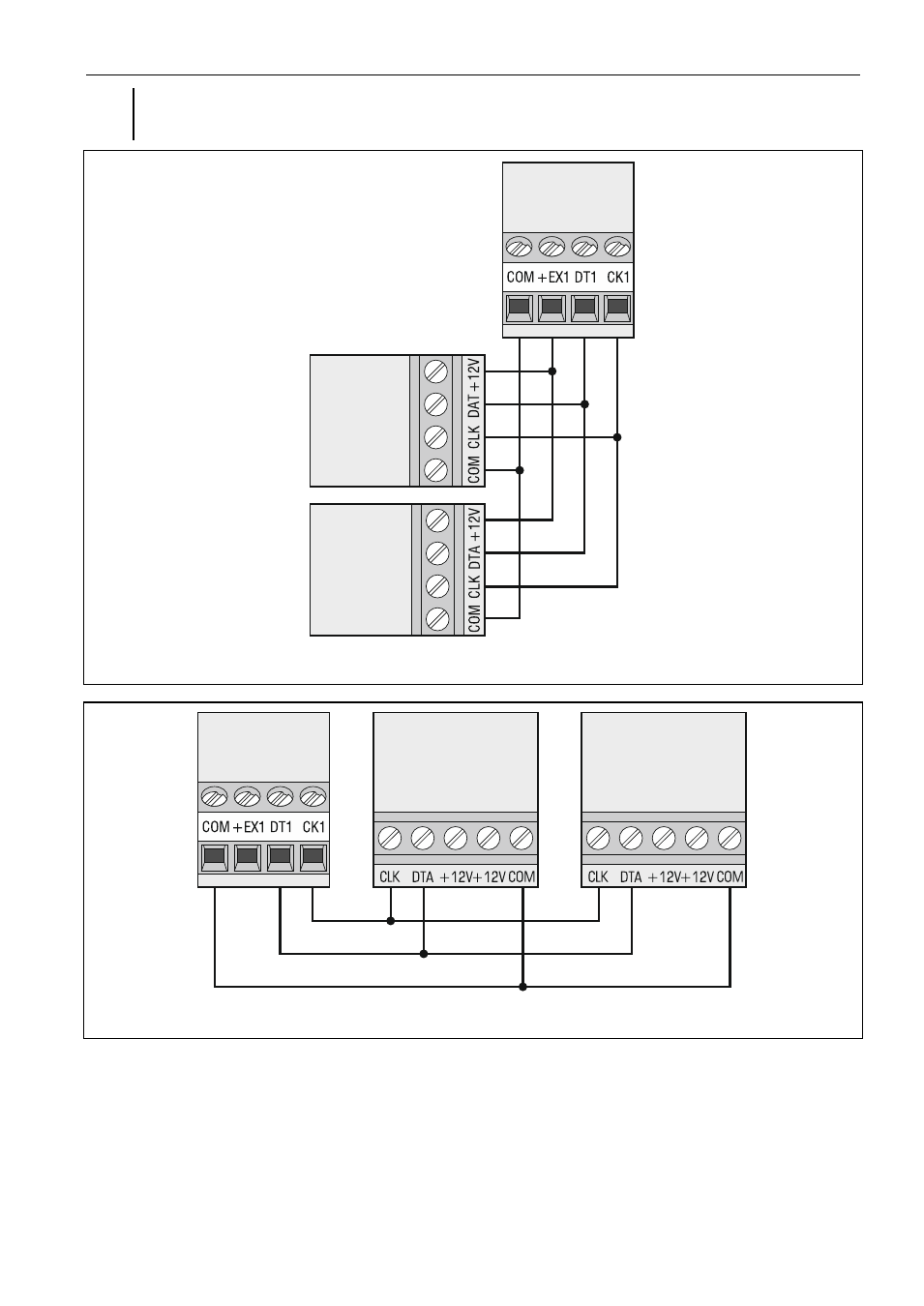

Abb. 6. Anschluss der Module ohne Netzteil.
INTEGRA Plus CA-64 EPS CA-64 ADR
Abb. 7. Anschluss der Module mit Netzteil.
Die Tabelle 3 präsentiert die Anzahl der Leitungen, die für einen richtigen Anschluss
des Moduls an den Modulbus bei der Verwendung eines herkömmlichen Kabels im Ader-
Durchmesser 0,5 mm erforderlich sind.
