In den Bedienteilen, an die der Computer mit installiertem Programm G UARD X
angeschlossen ist, schalten Sie die Option RS-V ERBINDUNG ein. Der Datenaustausch
mit dem Computer startet automatisch bei der Aktivierung des Programms G UARD X.
1
2
3
5
2
3
4
5

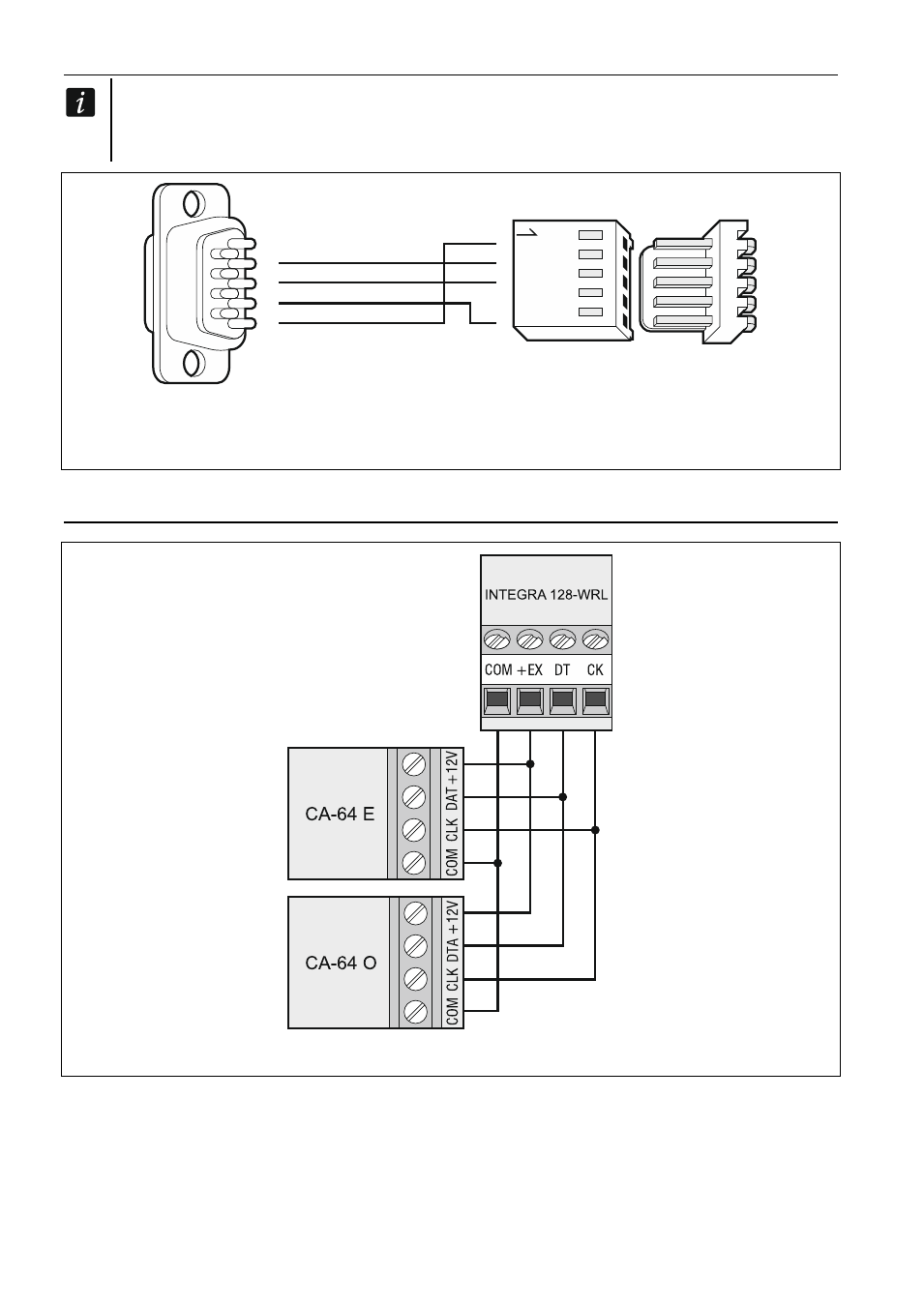

Abb. 5. Anschluss des Computers an die Schnittstelle RS-232 des Bedienteils. Rechts
der Anschluss am Bedienteil. Links die weibliche Buchse DB-9, Ansicht von der Seite
der Lötpunkte.
5.6 Anschluss der Module an den Modulbus
Abb. 6. Anschluss der Module ohne Netzteil.
