Typ – man kann folgende Linientype programmieren (wählen Sie den Linientyp im
Aufklappmenü aus, das nach Klicken der rechten Maustaste angezeigt wird oder geben
Sie dem Linientyp entsprechende Ziffer ein):
0. AUS – wählen Sie den Typ aus, wenn an die Linie kein Modul angeschlossen ist;
1. NC – wählen Sie den Typ aus, wenn an die Linie ein Modul mit Öffner-Kontakten
angeschlossen ist;
2. NO – wählen Sie den Typ aus, wenn an die Linie ein Modul mit Schließer-Kontakten
angeschlossen ist;
3. – je nach Betriebsmodus:
− Übertragungsmodul: 3. Analog – wählen Sie den Typ aus, wenn die Linie
die analogen Signale bedienen soll;
− Alarmmodul: 3. EOL 2k2 – wählen Sie den Typ aus, wenn der 2,2 kΩ
Abschlusswiderstand EOL angewendet wurde.

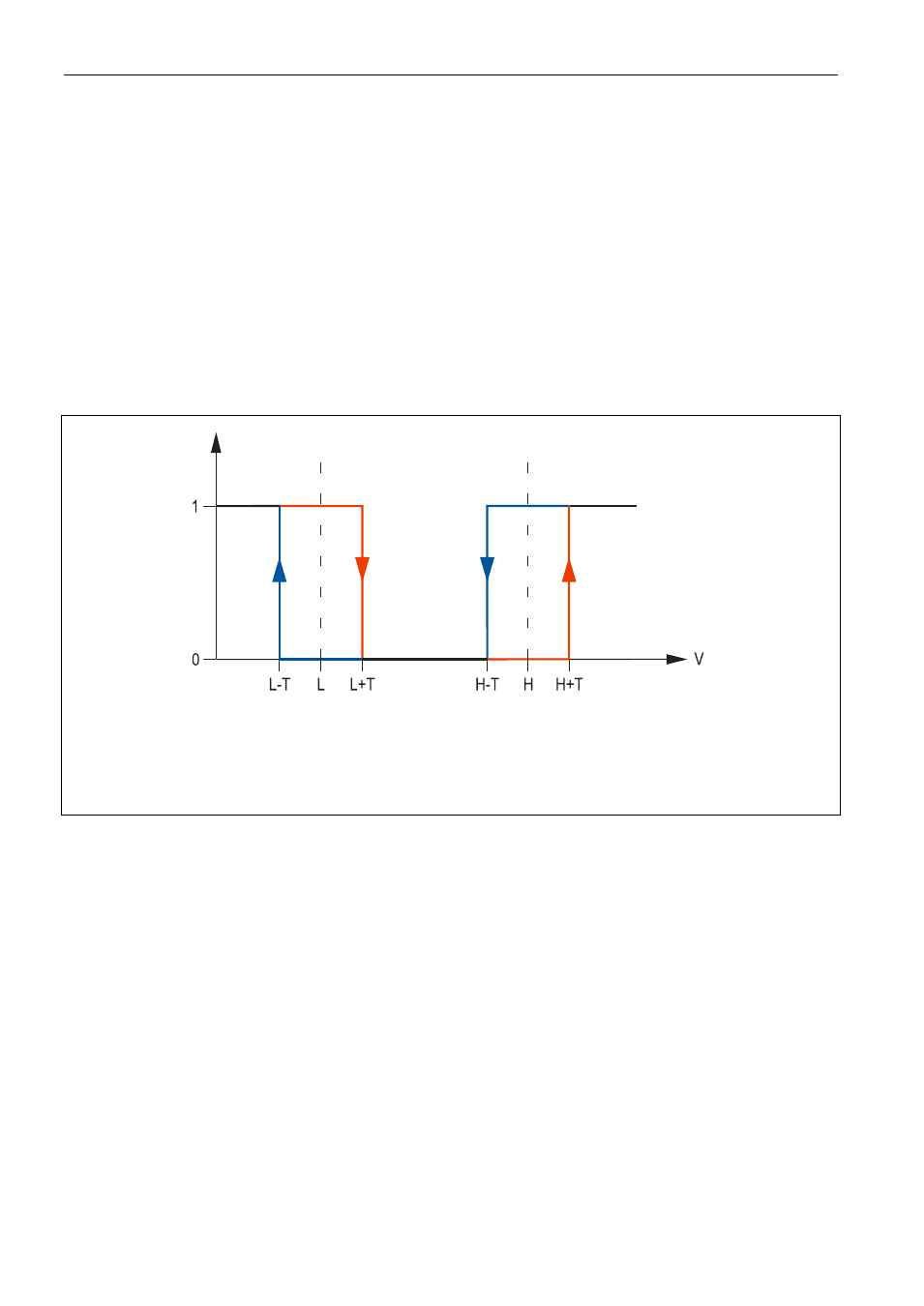

Abb. 10. Funktionsweise der analogen Linie. 0 – keine Verletzung. 1 – Verletzung.
L-T- Spannungspegel L minus Toleranz. L – unterer Spannungspegel.
L+T – Spannungspegel L plus Toleranz. H-T – Spannungspegel H minus Toleranz.
H – oberer Spannungspegel. H+T – Spannungspegel H plus Toleranz.
Sensibilität – Zeit, während der:
– die Linie vom Typ NC von der Masse getrennt werden muss, damit das Modul
die Linienverletzung registrieren kann,
– die Linie vom Typ NO mit der Masse kurzgeschlossen werden muss, damit das Modul
die Linienverletzung registrieren kann,
– die Linie vom Typ EOL mit der Masse kurzgeschlossen oder getrennt werden muss,
damit das Modul die Linienverletzung registrieren kann,
– die Spannung an der analogen Linie unter die Grenze L fallen (Minus Toleranz) oder
über die Grenze H (Plus Toleranz) steigen muss, damit das Modul das Überschreiten
des einprogrammierten Wertes registrieren kann (siehe: Abb. 10).
Man kann einen Wert aus dem Bereich von 0 bis 5100 ms (alle 20 ms) einstellen.
Zurück – Zeit, während der:
– die Linie vom Typ NC mit der Masse wieder kurzgeschlossen werden muss, damit
das Modul das Verletzungsende registrieren kann,
– die Linie vom Typ NO von der Masse wieder getrennt werden muss, damit das Modul
das Verletzungsende registrieren kann,
