2. Die Steckbrücke auf die Pins RS-232 TTL auf der Elektronikplatine des Moduls gemäß
der Abbildung 22 setzen.

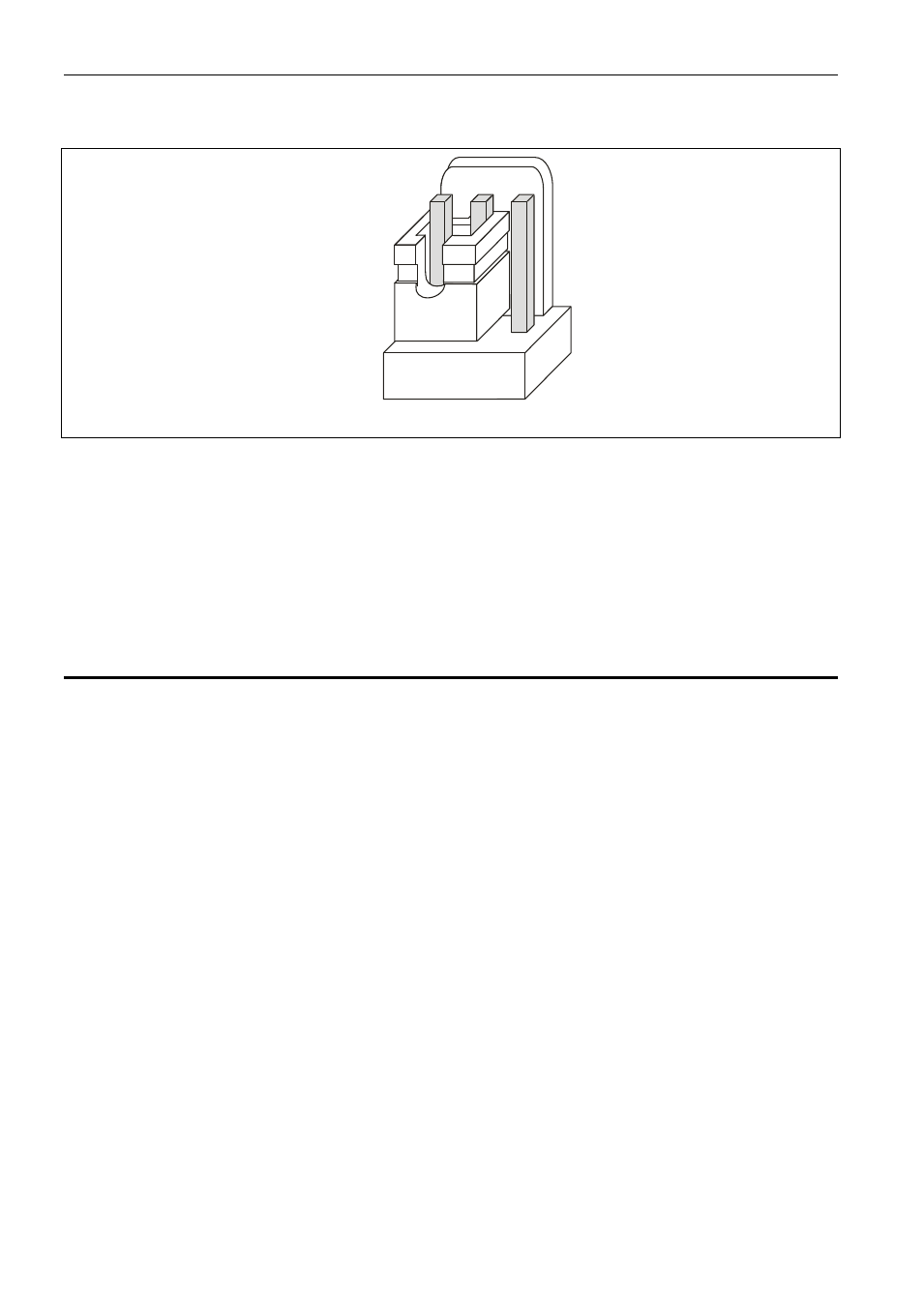

Abb. 22. Setzen der Steckbrücke auf die Pins des Portes RS-232 TTL.
3. Stromversorgung des Moduls einschalten.
4. Auf der Platine wird die Diode B aufblinken, dann werden alle LEDs ca. 4 Sekunden lang
gleichzeitig leuchten.
5. Wenn die LEDs A und B aufblinken, bedeutet dies, dass die Werkseinstellungen
zurückgesetzt wurden. Stromversorgung des Moduls ausschalten.
6. Steckbrücke abziehen.
7. Stromversorgung des Moduls einschalten.
8. T
ECHNISCHE
D
ATEN
Anzahl verdrahteter Meldelinien ........................................................................................... 4+1
Anzahl der Ausgänge:
Relaisausgänge ............................................................ 2
Triggerausgang Typ OC ............................................... 1
Stromversorgungsausgang ........................................... 1
Spannungsversorgung ....................................................................................... 18 V AC ±10%
Empfohlener Typ des Transformators ................................................ TR40VA (40VA / 18VAC)
Typ des Netzteils .................................................................................................................... A
Gesamte Leistung des eingebauten Netzteils ...................................................................... 2 A
Stromaufnahme aus 230 V Netz:
im Standby-Modus ................................................50 mA
maximal .............................................................. 150 mA
Stromaufnahme aus dem Akku:
im Standby-Modus .............................................. 120 mA
maximal .............................................................. 420 mA
Spannung bei der Registrierung der Akkustörung ................................................... 11 V ±10%
Abschaltspannung des Akkus ............................................................................... 10,5 V ±10%
Akkuladestrom .................................................................................................... 250 mA ±20%
Ausgangsspannung des Netzteils ................................................................... 10,5…13,8 V DC
Strombelastbarkeit des Ausgangs AUX ......................................................................... 500 mA
Strombelastbarkeit des Ausgangs FT ..............................................................................50 mA
Zulässige Belastung der Relaisschaltung (Widerstandsbelastung) ...................... 1 A / 30 V DC
Anzahl bedienter Handsender .................................................................................................. 8
Typen bedienter Handsender ................................................. P-2, P-4, T-1, T-2, T-4, MPT-300
