• Spannungsversorgung 18 V DC (±10%).
• Möglichkeit der Einspeisung mit der Gleichspannung 12 V.
2. B
ESCHREIBUNG DER
E
LEKTRONIKPLATINE

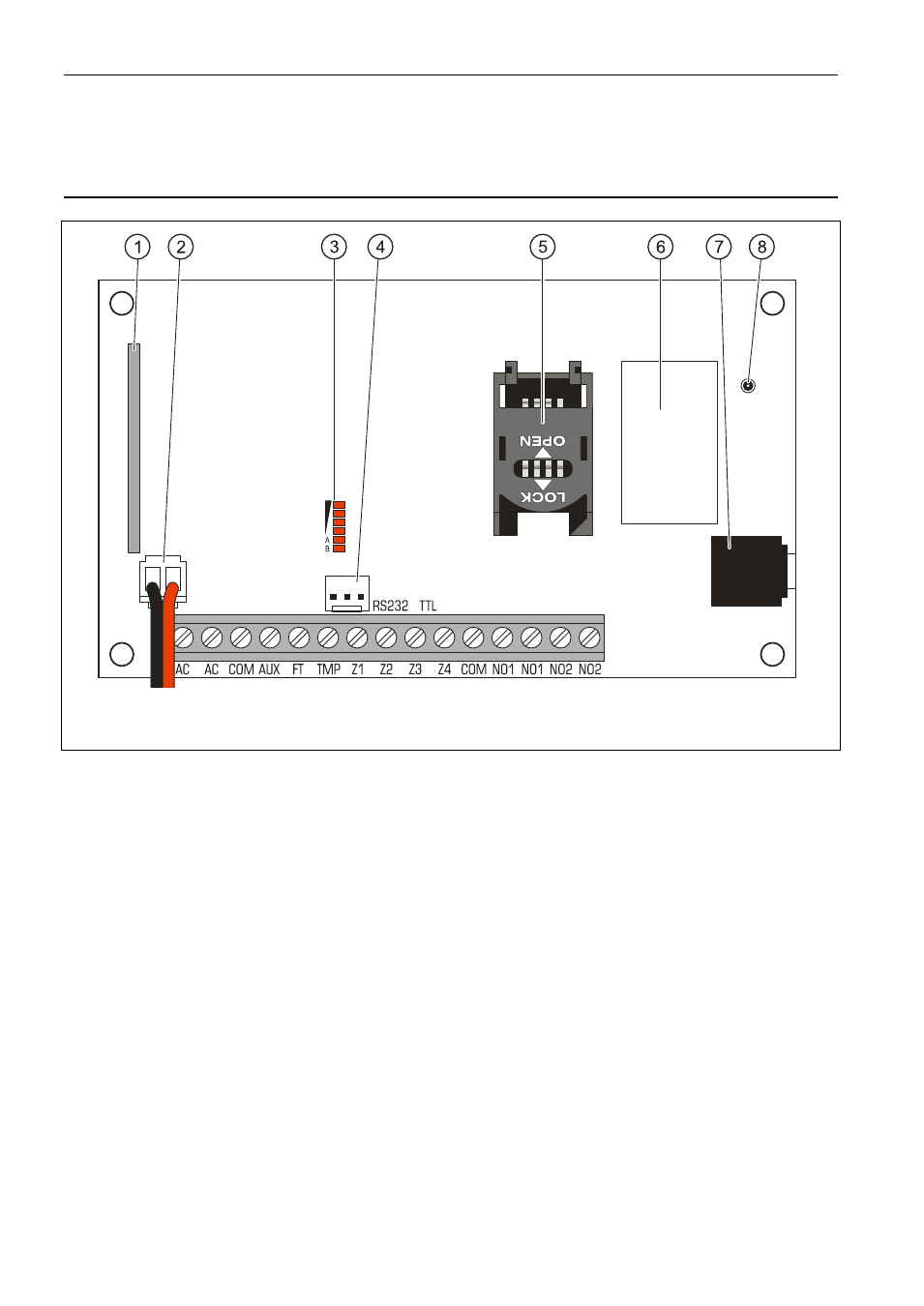

Abb. 1. Ansicht der Elektronikplatine des Moduls.
Erläuterung zur Abbildung 1:
1 - Überlagerungsempfänger mit hoher Empfindlichkeit, immun gegen Überlagerungs-
signale.
2 - Leitungen zum Anschluss des Akkumulators.
3 - LEDs zur Anzeige des Modulzustandes. LED A blinkt bei GPRS-Verbindung. LED B
blinkt beim Senden einer SMS-Nachricht oder Anruf des Moduls (CLIP-
Testübertragung). Die anderen leuchtenden LEDs informieren über Signalstärke beim
Empfang über das GSM-Telefon. Gleichzeitig signalisieren die blinkenden LEDs A und
B das Einloggen zum GSM-Netz. Ist das Einloggen zum GSM-Netz fehlgeschlagen,
dann signalisiert das Blinken der anderen LEDs aufgetretene Störungen (siehe: Abb. 2).
4 - RS-232-Port (Standard TTL) erlaubt Anschluss des Moduls an einen Computer
(die Verbindung können Sie mittels der im Satz enthaltenen und von SATEL
hergestellten Kabeln durchführen, die als DB9FC/RJ-KPL bezeichnet sind).
5 - Steckplatz für die SIM-Karte. Es wird empfohlen, die SIM-Karte erst nach
Programmierung im Transmitter des PIN-Codes der Karte in den Steckplatz zu stecken
(falls die Karte die Eingabe des PIN Codes benötigt). Sollen die Ereigniscodes mit
der GPRS-Technologie übersendet werden, dann muss die im Modul installierte SIM-
Karte den GPRS-Service aktiv haben.
6 - GSM-Telefon.
