Seite 7
SATEL
ETHM-2
5
7. Klicken Sie auf die Taste „Anmelden“. Die Moduldaten werden automatisch
heruntergeladen.
8. Die Einstellungen des Moduls wie erforderlich konfigurieren.
9. Daten in Modul speichern.

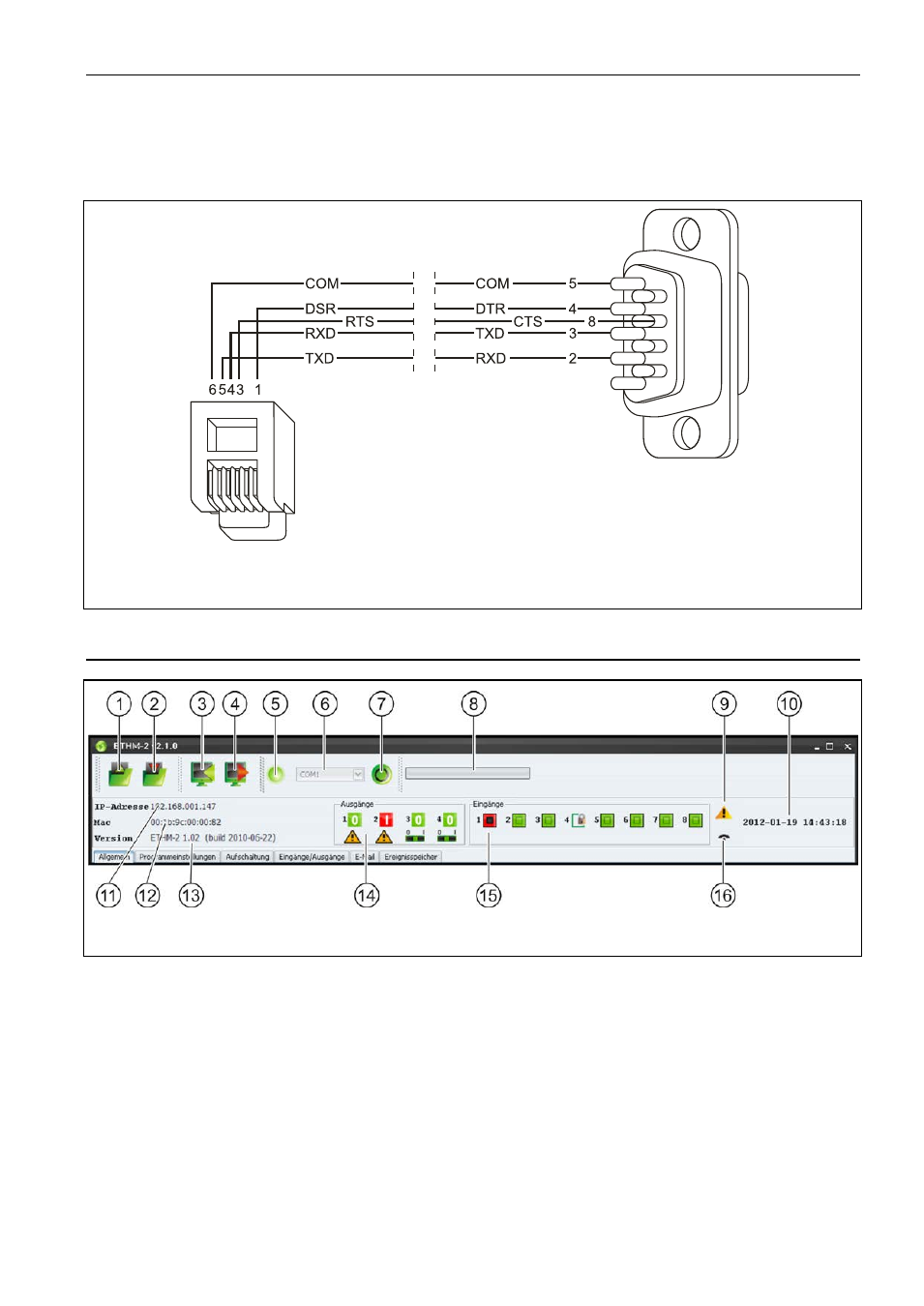

Abb. 2. Anschluss des Moduls an die serielle Schnittstelle des Computers. Links der
RJ-Stecker. Rechts die weibliche Buchse DB-9 von der Seite der Lötpunkte.
4.3 H
AUPTMENÜ
Abb. 3. Fragment des Menüfensters des Programms.
Erläuterung zur Abbildung 3:
1
- Auslesen von Konfigurationsdaten von einer Datei. Das Icon über Internetbrowser
nicht zugänglich.
2
- Speichern von Konfigurationsdaten zu einer Datei. Das Icon über Internetbrowser
nicht zugänglich.
3
- Auslesen von Daten aus dem Modul.
4
- Speichern von Daten zum Modul.
5
- Anzeige des Status der Kommunikation (grün – Programm verbunden mit dem Modul;
grau – keine Verbindung mit dem Modul). Das Icon über Internetbrowser nicht
zugänglich.
