Watson-Marlow-Pumpen 120U IP31: Bedienungsanleitung 10

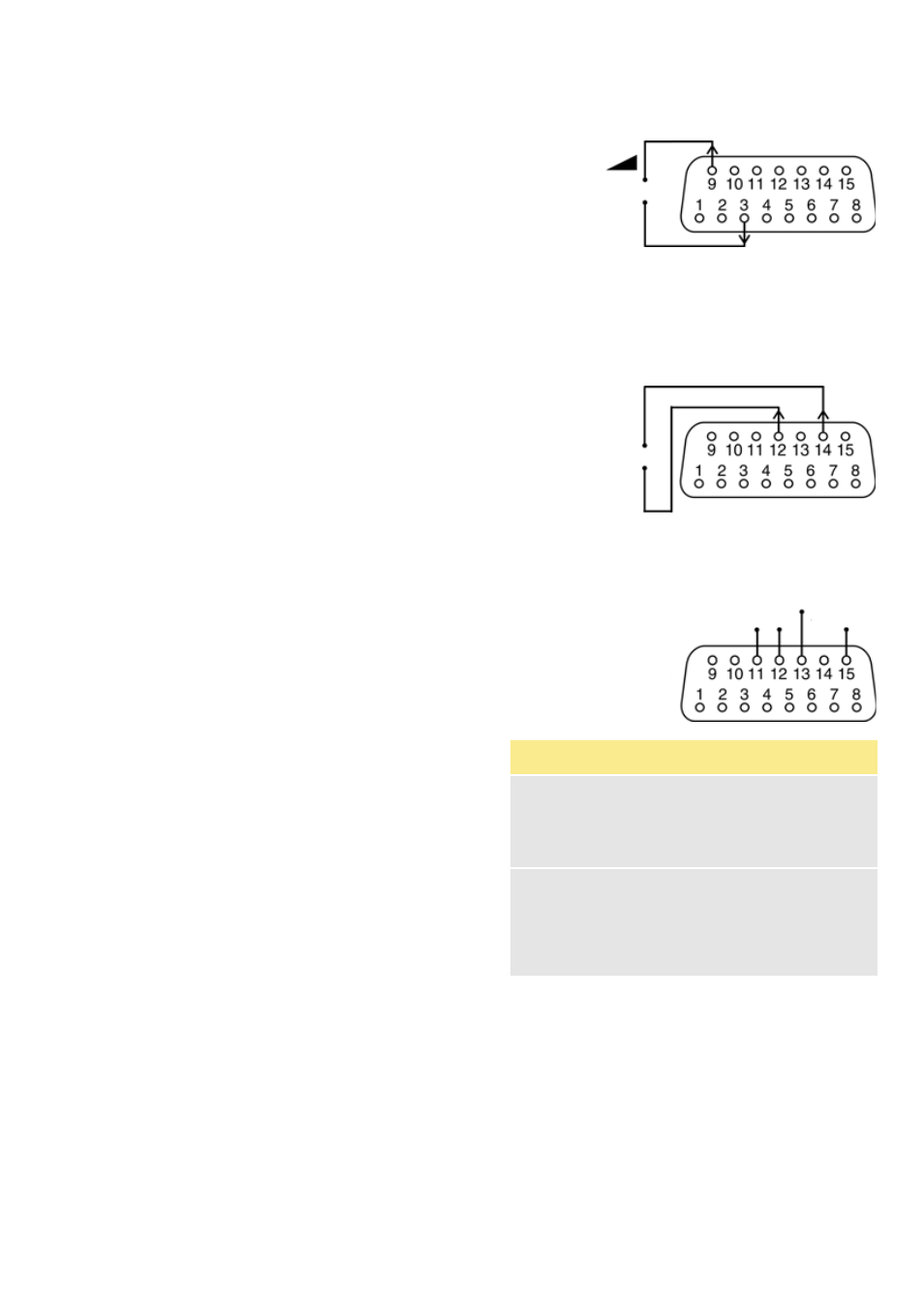

2.6.3 Gleichstrom-
Tachoausgang
Für Gleichstrom-Tachoausgang:
Schließen Sie externe Instrumentierung an: Pluspol
an Pin 9; Minuspol an Pin 3.
Hinweis: Dieser Ausgang ist für widerstandsarme
Geräteeingänge von 1 k
Ω (Nennwert) ausgelegt.
2.6.4 Digitaler
Alarmausgang
Für digitalen Alarmausgang (nur Systemfehler):
Schließen Sie ein externes TTL-Gerät an: Pluspol an
Pin 14; Minuspol an Pin 12.
2.6.5 Netzspannungen
+5 VDC ist an Pin 13 verfügbar. +12 VDC ist an Pin
15 verfügbar. Toleranzen besser als 10 %. Beide
Versorgungen sind stabilisiert. Erde an Pin 11 oder
Pin 12.
Gleich-
spannung Max.
Last
Pin
Typische
Verwendung
+5 V
10
mA
13
Spannungs -
versorgung für
Eingänge mit
abgesetztem
Schalter.
+12 V
10
mA
15
Mögliche
Spannungs -
versorgung für
Eingänge mit
abgesetztem
Schalter.
0 bis +5 VDC
0 V
+Ausg.
0 V
Logischer
Hochpegel:
Alarm
Logischer
Tiefpegel:
OK
Beide Erden
als Bezug
+5 VDC
Erde +12 VDC
