Watson-Marlow-Pumpenköpfe 400D1, 400DM2 und 400DM3: Bedienungsanleitung 3

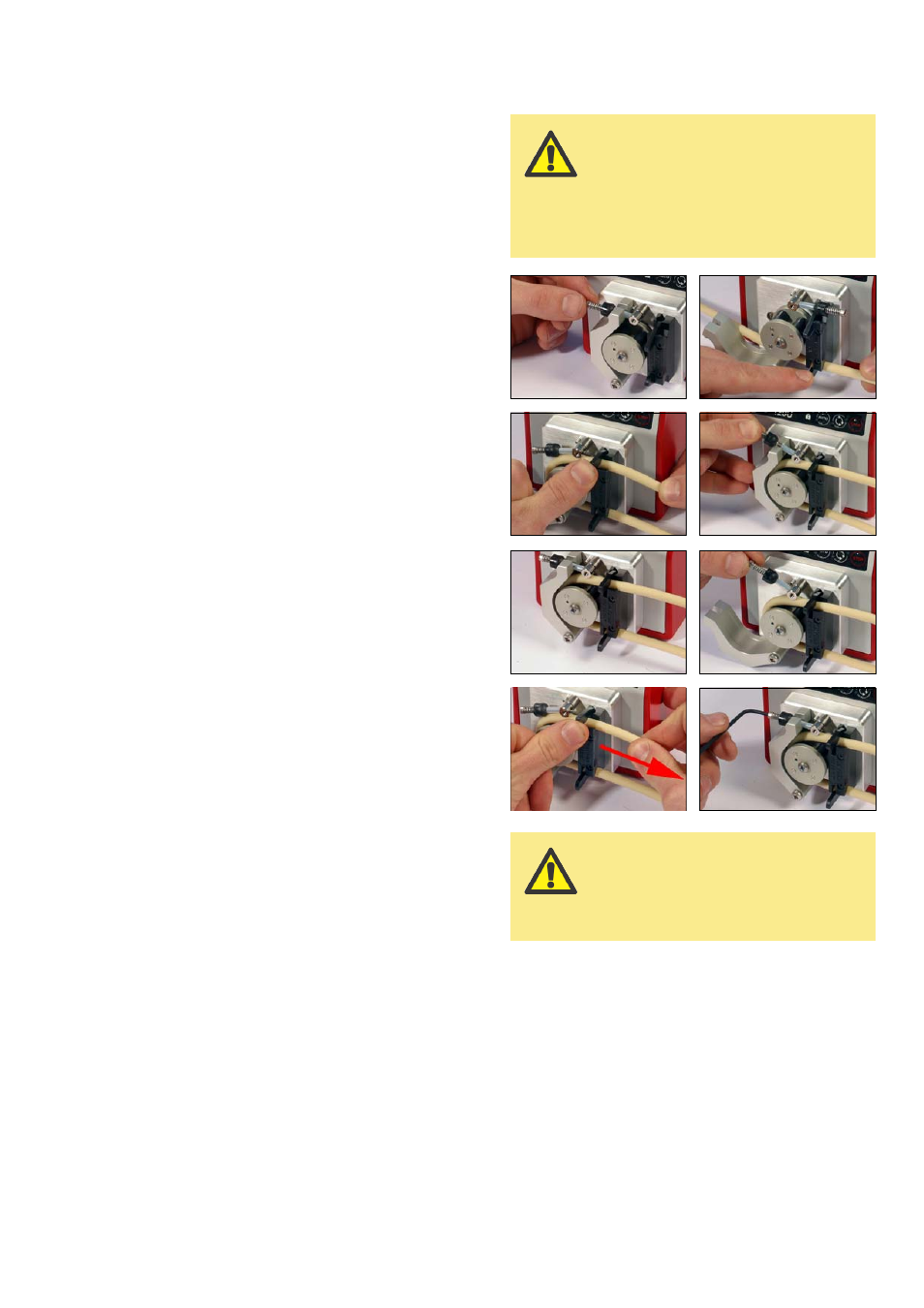

3.4 400D1 - Einlegen
und Entnahme von
Schläuchen
Lösen Sie das Schlauchbett durch Entriegeln
des gefederten Schlauchbettbolzens.
Vergewissern Sie sich vor dem Einlegen des
Schlauchs, dass ausreichend Saug- und
Druckleitungen für den Anschluss an die
verbleibende Leitung bzw. das Erreichen des
Saugbehälters und Förderpunkts verfügbar
sind.
Legen Sie den Schlauch in die einlassseitige
Schlauchklemme ein. Legen Sie den Schlauch
um den Rotor herum ein und halten Sie dabei
entsprechende Schlauchspannung ausfrecht,
sodass der Schlauch den Rotor umgibt, und
legen Sie ihn in die auslassseitige Schlauch-
klemme ein. Vergewissern Sie sich, dass der
Schlauch nach dem Einlegen weder
Verdrehungen noch Knicke aufweist, weil sich
die Schlauchlebensdauer dadurch verkürzen
würde.
Vergewissern Sie sich, dass der Schlauch mittig
im Schlauchbett liegt und an jeder Klemme
vorschriftsmäßig gesichert ist.
Repositionieren Sie das Schlauchbett über dem
Rotor und befestigen Sie es durch
Wiedereinführen des Schlauchbettbolzens in
den Schlauchbettschlitz.
Zum Ausbau des Schlauchelements wird der
Vorgang umgekehrt.
Hinweis: durch übertriebenes Anziehen des
gefederten Schlauchbettbolzens können der
Schlauch und der Pumpenkopf beschädigt
werden.
Nachspannen des Schlauchelements
Bei Verwendung von Marprene-Schläuchen:
Nach anfänglichem 30-minütigem Betrieb
spannen Sie den Schlauch im Pumpenkopf
nach, indem der gefederte Schlauchbettbolzen
gelöst und der Schlauch auslassseitig etwas
gezogen wird. Dadurch wird der bei Marprene
auftretenden normalen Dehnung entgegen-
gewirkt, die - unbemerkt - in mangelhafter
Schlauchlebensdauer resultieren kann.
Ausbau von Schläuchen
Lösen Sie das Schlauchbett durch Entriegeln
des gefederten Schlauchbettbolzens und ziehen
Sie den Schlauch aus den gefederten Klemmen
heraus.
Trennen Sie die Pumpe grund-
sätzlich von der Netzstrom-
versorgung, bevor Sie die
Abdeckung öffnen oder
irgendwelche Positionierungs-,
Ausbau- oder Wartungs-
arbeiten durchführen.
00:30:00
Durch übertriebenes Anziehen
des gefederten Schlauchbett-
bolzens können der Schlauch
und der Pumpenkopf
beschädigt werden.
