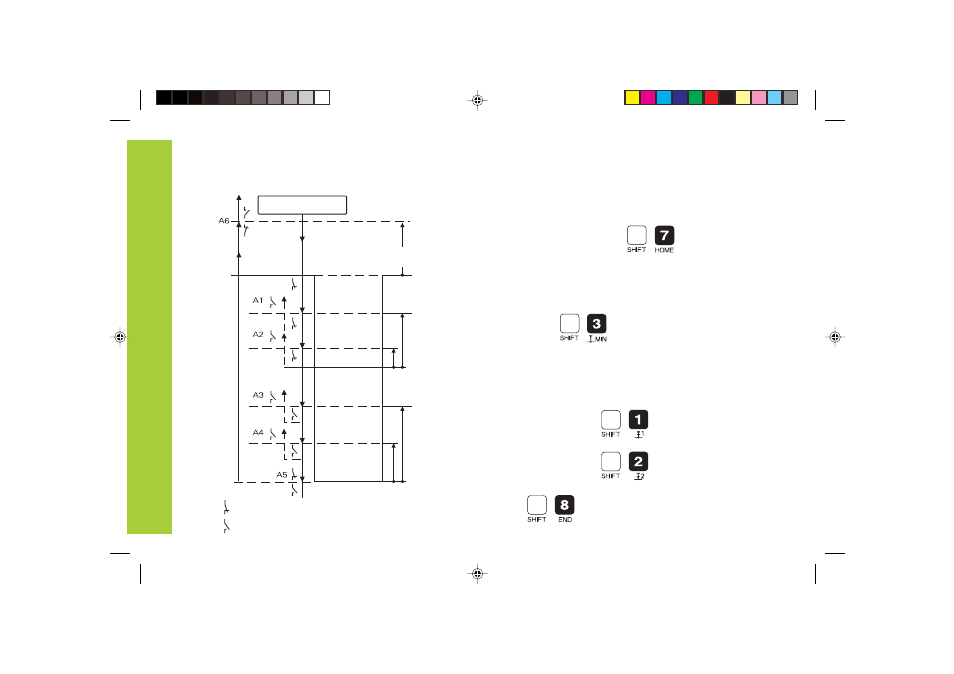

Funktionsbeschreibung der Schaltausgänge

(Einstellung von Parameter P21: „STANDARD“)

Nach einem Erodiervorgang sind die Transistoren A1, A2, A3,

A4 und A6 gesperrt, A5 ist leitend.

Funktionsbeschreibung

der

Schaltausgänge

START

Werkstück-Oberfläche = 0

Alle Transistoren leitend

Die

Transistoren

A1,

A2,

A3

und

A4

sind

gesperrt,

A

5

und

A6

sind

leitend

= Transistor leitend

= Transistor gesperrt

A1, A2, A5, A6 schalten immer beim Überfahren des Schalt-

punktes.

A3, A4 schalten einmalig beim ersten Überfahren des Schalt-

punktes.

Ausgangsposition (HOME) bezogen auf Anzeigewert 0,

programmierbar über Tasten:

Schaltpunkte vor MIN-Position
1. Schaltpunkt vor MIN-Position, programmierbar über

die Tasten:

2. Schaltpunkt vor MIN-Position, programmierbar über

Parameter 17 geschützt durch Schlüsselzahl.

Schaltpunkte, bezogen auf die Erodiertiefe
1. Schaltpunkt vor Erreichen der Erodiertiefe, programmier-

bar über die Tasten:

2. Schaltpunkt vor Erreichen der Erodiertiefe, programmier-

bar über die Tasten:

Schaltpunkt für die Erodiertiefe, programmierbar über die

Tasten:
