Nichtlineare
Achsfehler-Korrektur

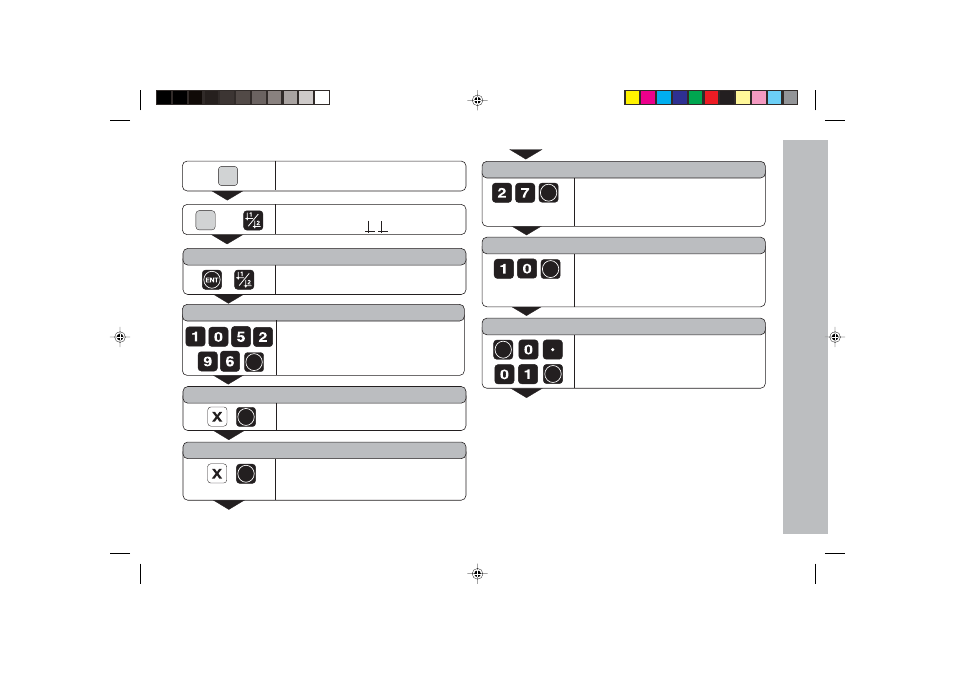

Korrekturwert-Tabelle anwählen, Achsfehler eingeben
B Z G S P K T . X
Bezugspunkt für den Achsfehler auf der
fehlerbehafteten Achse eingeben,
z.B. 27 mm, Eingabe mit ENT
bestätigen.
P K T A B S T . X
Abstand der Korrekturpunkte auf der
fehlerbehafteten Achse eingeben, z.B.
2 10 mm (entspricht 1,024 mm), Eingabe
mit ENT bestätigen.
2 7 . 0 0 0
Korrekturwert Nr. 1 wird angezeigt. Den
zugehörigen Korrekturwert eingeben,
z.B 0.01 mm, Eingabe mit ENT
bestätigen.
Sonderfunktion wählen.
P A R A M E T E R
Dialog zur Eingabe der Schlüsselzahl
wählen.
C O D E
Schlüsselzahl 10 52 96 eingeben, mit
ENT bestätigen.
ACHSE X
Zu korrigierende Achse wählen, z.B. X,
Eingabe mit ENT bestätigen.
X FKT. X
Fehlerverursachsende Achse eingeben,
z.B. X (Spindelsteigungsfehler), Eingabe
mit ENT bestätigen.
•
•
SPEC
FCT
ENT
ENT
ENT
ENT
ENT
ENT
„Parameter” ggfs. durch mehrmaliges
Drücken der Taste 1 2 anwählen.
