Bezugspunkt-Setzen
Grundlage für die Bearbeitung eines Werkstücks ist die Werkstück-
zeichnung. Damit die Maßangaben der Zeichnung in Verfahrstrecken
der Maschinenachsen X, Y und Z umgesetzt werden können, ist für
jede Maßangabe ein Bezugspunkt auf dem Werkstück erforderlich, da
Sie ja eine Position grundsätzlich nur in Bezug auf eine andere Position
angeben können.

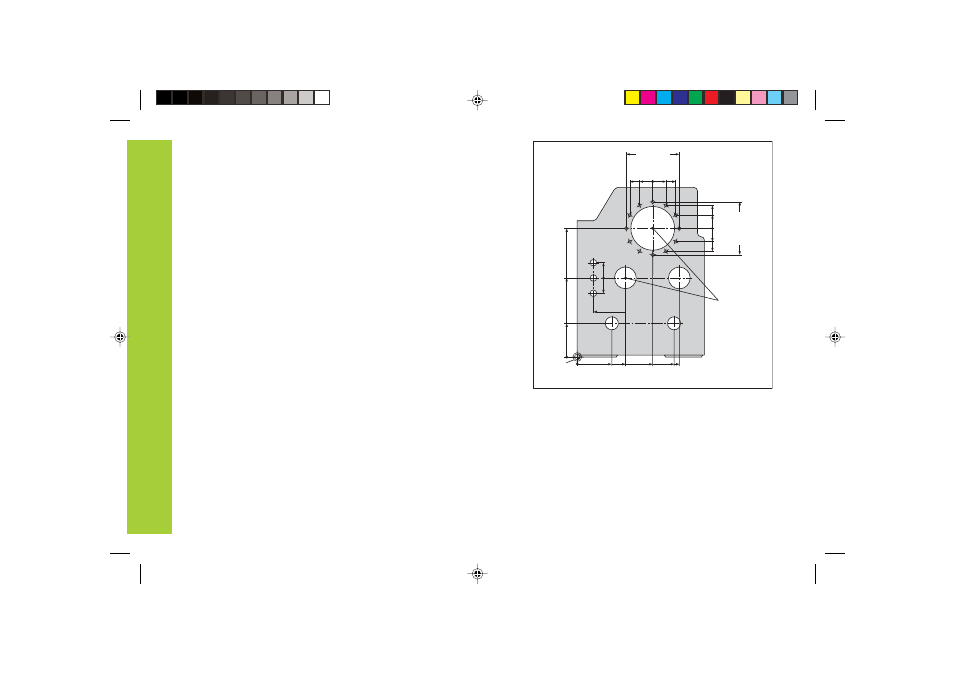

Die Werkstückzeichnung gibt stets einen absoluten Bezugspunkt
(=Bezugspunkt für Absolutmaße) vor; zusätzlich können relative
Bezugspunkte vorgegeben sein.
Beim Arbeiten mit einer numerischen Positionsanzeige bedeutet
Bezugspunkt-Setzen, dass Sie das Werkstück und das Werkzeug in
eine definierte Position zueinander bringen, und dann die
Achsanzeigen auf den Wert setzen, dem diese Position entspricht.
Dadurch schaffen Sie eine feste Zuordnung zwischen der
tatsächlichen Achsposition und dem angezeigten Positionswert.
Bei der Positionsanzeige ND können Sie 9 absolute Bezugspunkte
setzen und netzausfallsicher speichern.
0
325
450
700
900
950
0
320
750
1225
300±0,1
0
150
-150
0
0
216,5
250
-250
-125
-216,5
0
-125
-216,5
-250
250
125
216,5
125
relative
Bezugs-
punkte
Grundlagen
absoluter
Bezugspunkt
