42

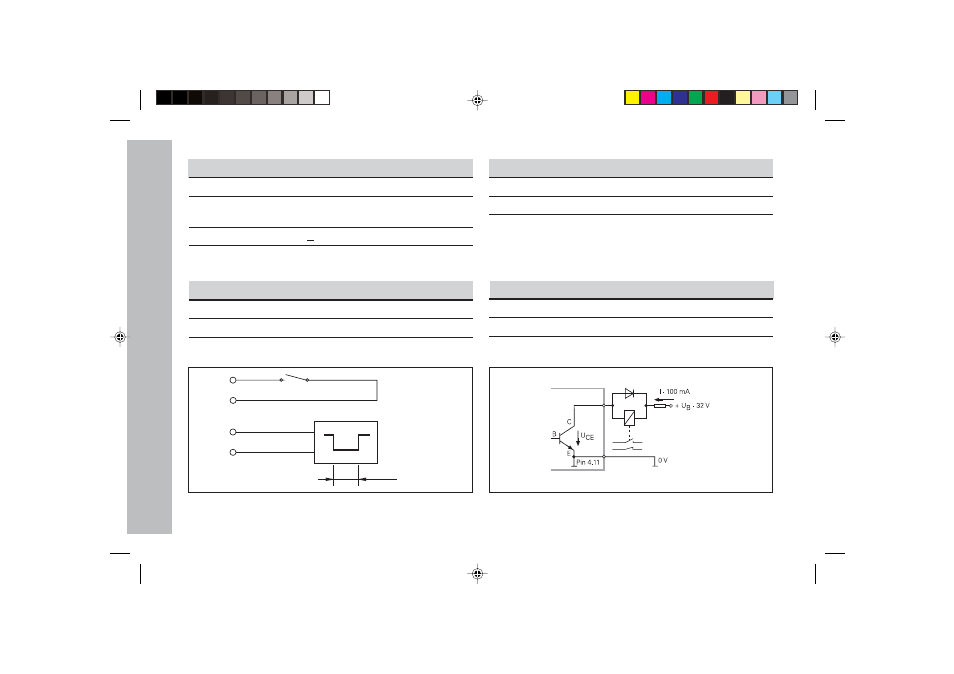

Schalteingänge/Schaltausgänge
Eingänge
Eingangssignale
Interner „Pull-up“-Widerstand 1 kW, aktiv Low
Ansteuern durch Kontaktschluss gegen 0 V oder
Low-Pegel über TTL-Baustein
Mindes-Impulsdauer: t
min
> 30 ms
Signalpegel der Eingänge
Zustand Pegel
High + 3,9 V £ U £ + 15 V
Low – 0,5 V £ U £ + 0,9 V; I £ 6 mA
t min ³ 30 ms
0V
E
0V
E
t
min
Ausgänge
Ausgangssignale
„Open-Collector“-Ausgänge, aktiv Low
Verzögerung bis zur Signalausgabe: t
v
£ 30 ms
Signalpegel der Ausgänge
Zustand Pegel
High U £ + 32 V; I £ 10 µA
Low U £ + 0,4 V; I £ 100 mA
