Anschluss der Messgeräte
Anschluss der Messgeräte
Sie können alle HEIDENHAIN-Längenmessgeräte mit sinusförmigen
Stromsignalen (7 mA
SS
bis 16 mA
SS
) und abstandscodierten oder
einzelnen Referenzmarken anschließen.

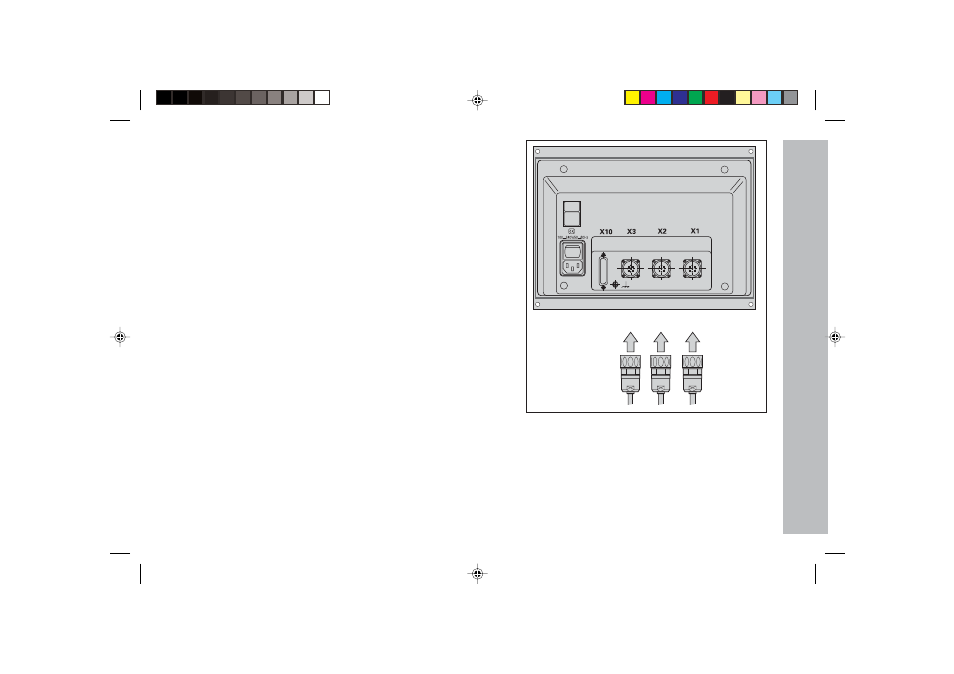

Zuordnung der Messgeräte für die Positionsanzeigen:
Messgerät-Eingang X1 für X-Achse
Messgerät-Eingang X2 für Y-Achse
Messgerät-Eingang X3 für Z-Achse
Messgerät-Überwachung
Die Anzeigen verfügen über eine Messgerätüberwachung, die
Amplitude und Frequenz der Signale überprüft. Ggf. wird eine der
folgenden Fehlermeldung ausgegeben:
SIGNAL X
FRQ. X
Die Überwachung aktivieren Sie mit Parameter P45.
Falls Sie Längenmessgeräte mit abstandscodierten Referenzmarken
verwenden, wird überprüft, ob der im Parameter P43 festgelegte
Abstand mit dem tatsächlichen Abstand der Referenzmarken überein-
stimmt. Ggf. wird folgende Fehlermeldung ausgegeben:
FEHL. REF. X
