HEIDENHAIN MANUALplus 620 173

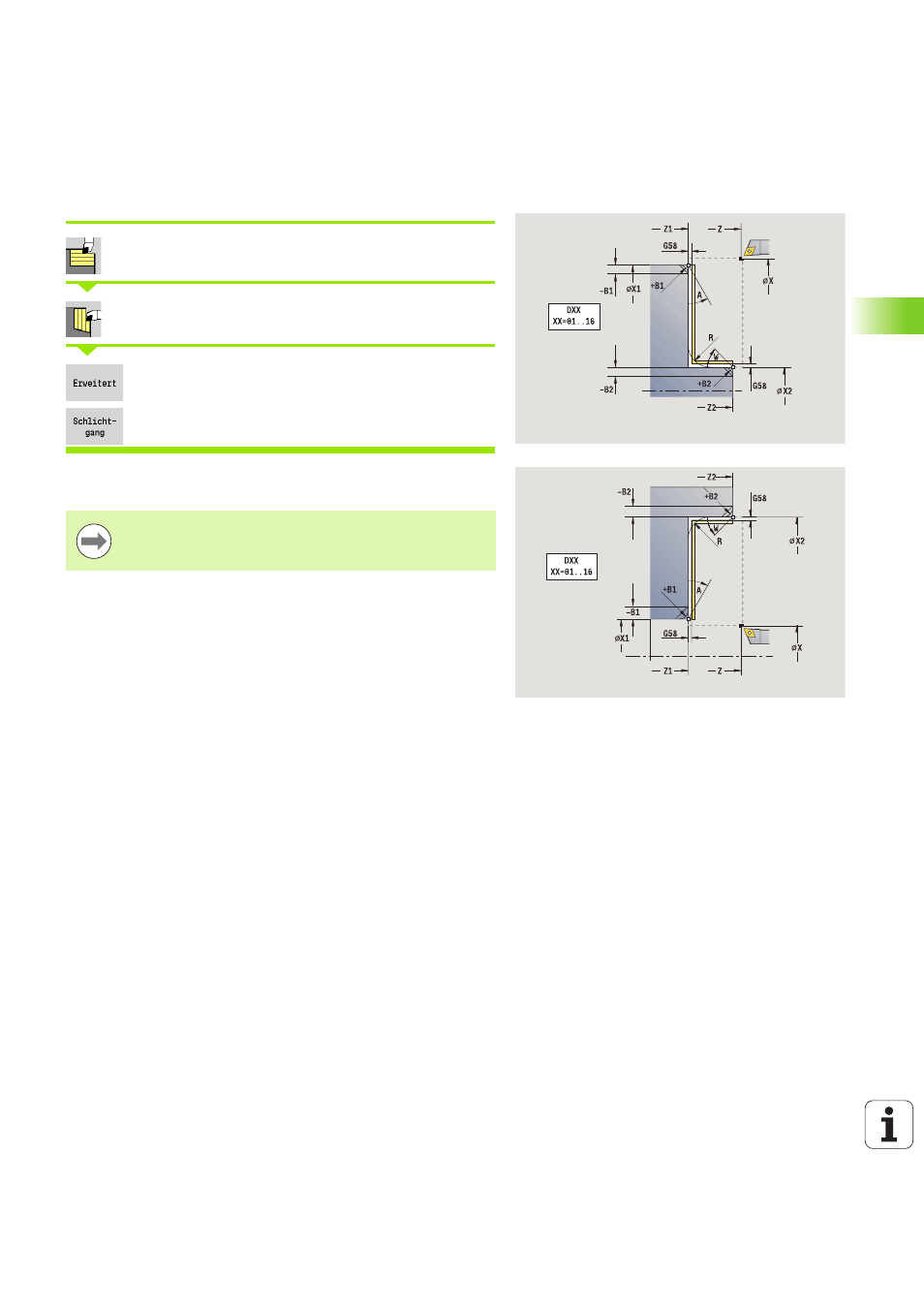

4.4 Abspanzyklen
Zerspanen Schlichten plan – Erweitert
Abspanzyklen längs/plan wählen
Zerspanen plan wählen
Softkey Erweitert zuschalten
Softkey Schlichtgang zuschalten
Der Zyklus schlichtet den Konturabschnitt von Anfangspunkt Kontur
bis Endpunkt Kontur.
Das Werkzeug bleibt am Ende des Zyklus stehen.
Zyklusparameter
X, Z
Startpunkt
X1, Z1 Anfangspunkt Kontur
X2, Z2 Endpunkt Kontur
A Anfangswinkel (Bereich: 0° <= A < 90°)
W Endwinkel (Bereich: 0° <= W < 90°)
R Verrundung
DXX Additive Korrekturnummer: 1-16 (siehe Seite 140)
G58 Aufmaß konturparallel
G47 Sicherheitsabstand (siehe Seite 140)
G14 Werkzeugwechselpunkt (siehe Seite 140)
T Revolverplatz-Nummer
ID Werkzeug-ID-Nummer
S Drehzahl/Schnittgeschwindigkeit
F Umdrehungsvorschub
B1, B2 Fase/Rundung (B1 Konturanfang; B2 Konturende)
 B>0: Radius der Rundung
 B<0: Breite der Fase
MT M nach T: M-Funktion, die nach dem Werkzeugaufruf T
ausgeführt wird.
MFS M am Anfang: M-Funktion, die am Anfang des
Bearbeitungsschrittes ausgeführt wird.
