HEIDENHAIN MANUALplus 620 361
4.9 Bohr
- und F
räsmust
er

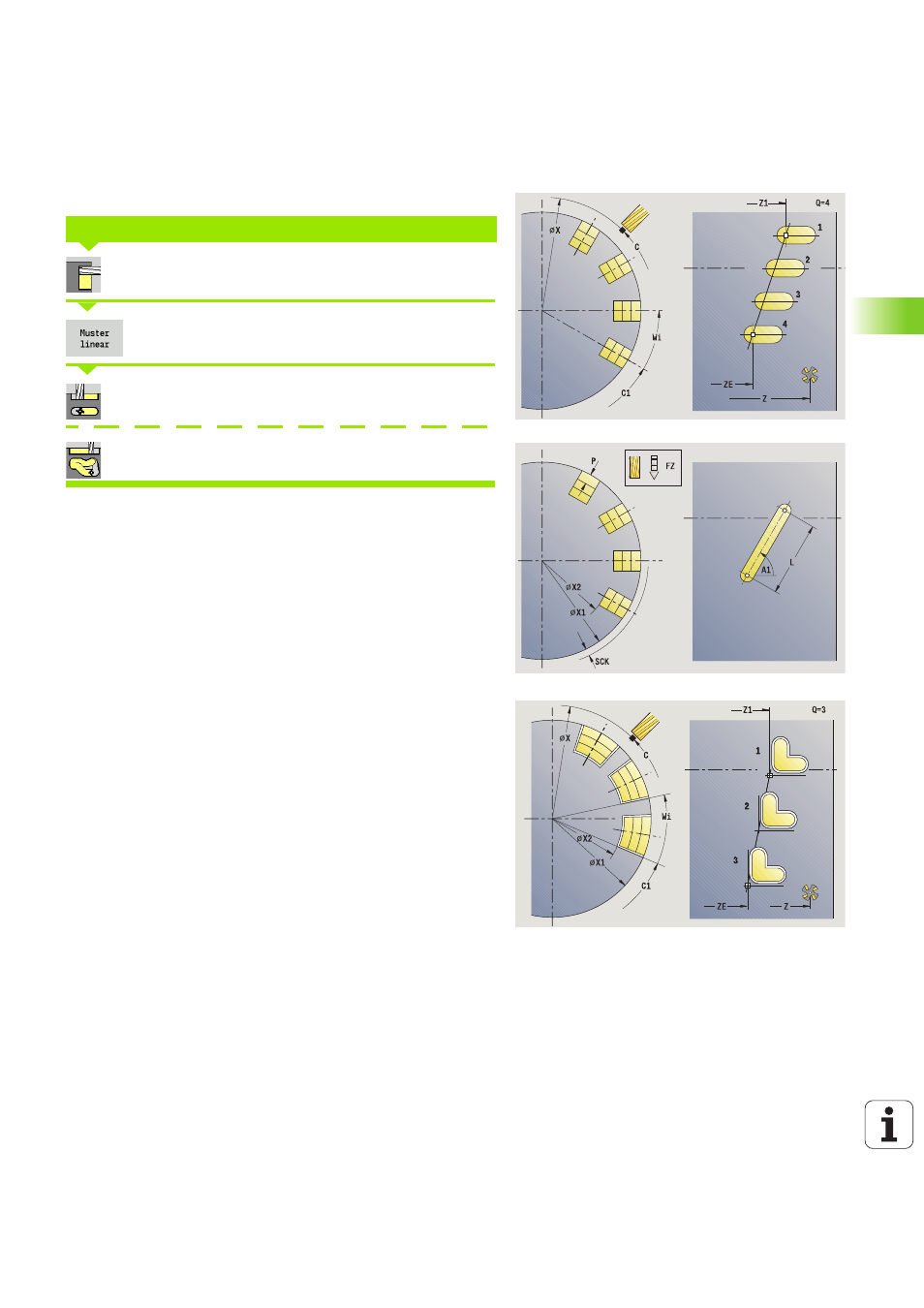

Lineares Fräsmuster radial
Fräsen wählen
Softkey Muster linear zuschalten
Nut radial wählen
Kontur radial ICP wählen
Muster linear wird bei Fräszyklen zugeschaltet, um Fräsmuster mit
gleichmäßigen Abständen auf einer Linie auf der Mantelfläche zu
erstellen.
Die Muster-Positionen definieren Sie mit Endpunkt Muster und
Winkelinkrement
oder Winkelinkrement und Anzahl Nuten.
Zusätzlich werden die Parameter der Fräsbearbeitung angefordert.
LINEARES FRÄSMUSTER RADIAL
Zyklusparameter
X, Z
Startpunkt
C Spindelwinkel (C-Achsposition) – (default: aktueller
Spindelwinkel)
Q Anzahl der Nuten
Z1 Startpunkt Muster (Position 1. Nut )
ZE Endpunkt Muster (default: Z1)
C1 Winkel 1. Nut (Anfangswinkel)
Wi Winkelinkrement (Musterabstand) – (default:
Fräsbearbeitungen werden in gleichen Abständen auf der
Mantelfläche angeordnet)
