406 ICP-Programmierung
5.8 K
ont
ur
element
e
Dr
ehk
ont
ur

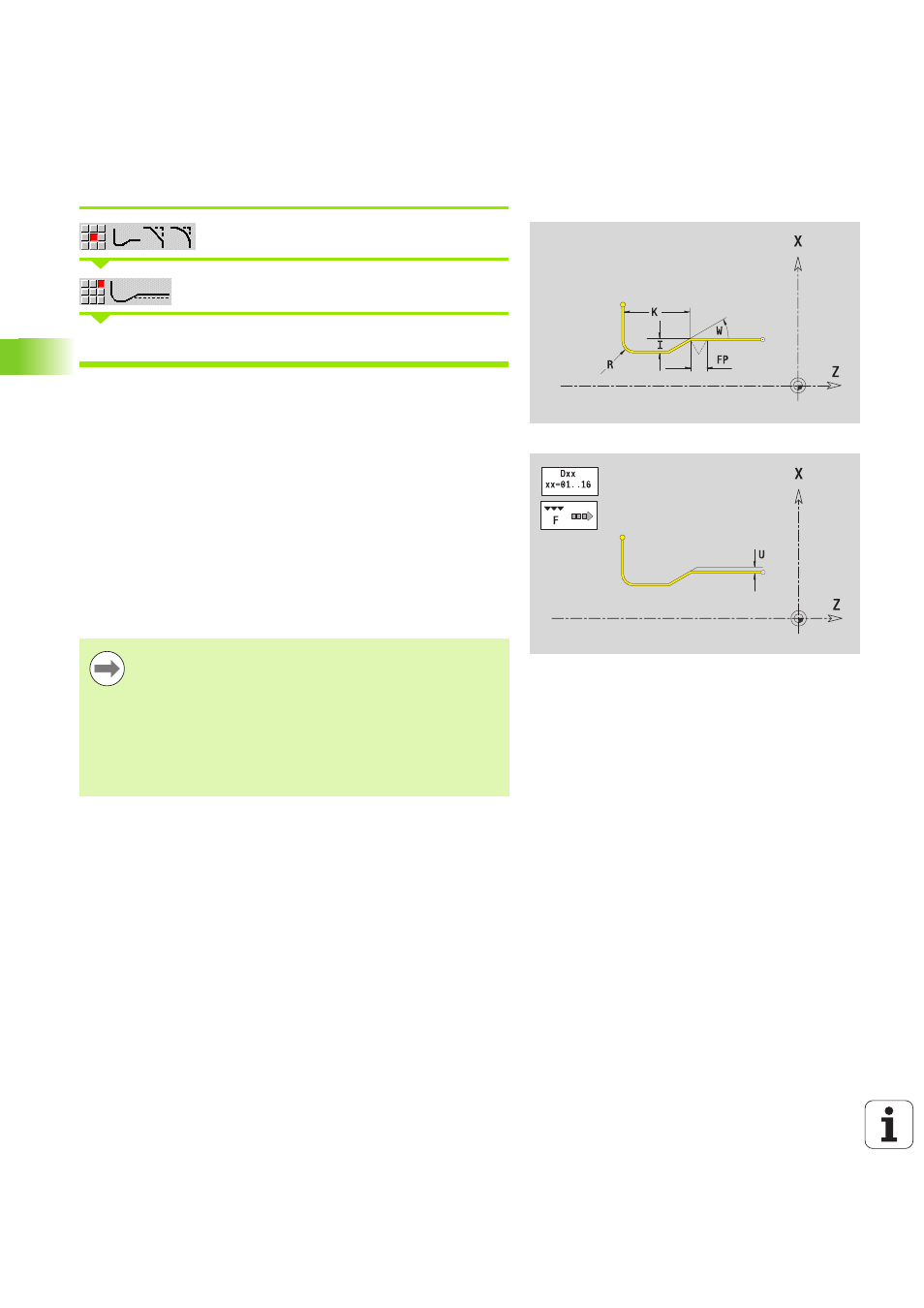

Gewindefreistich DIN 76
Formelemente wählen
Freistich DIN 76 wählen
Freistichparameter eingeben
ICP generiert in smart.Turn ein G25.
Parameter, die Sie nicht angeben, ermittelt die MANUALplus aus der
Normtabelle (siehe “DIN 76 – Freistichparameter” auf Seite 615):
 die „Gewindesteigung FP“ anhand des Durchmessers.
 die Parameter I, K, W, und R anhand der „Gewindesteigung FP“.
Parameter
FP
Gewindesteigung (default: Normtabelle)
I Freistichtiefe (Radiusmaß) (default: Normtabelle)
K Freistichlänge (default: Normtabelle)
R Freistichradius (default: Normtabelle)
W Freistichwinkel (default: Normtabelle)
U, F, D, FP: siehe Bearbeitungsattribute Seite 375
 Bei Innengewinden sollte die Gewindesteigung FP
vorgegeben werden, da der Durchmesser des
Längselements nicht der Gewindedurchmesser ist.
Wird die Ermittlung der Gewindesteigung durch die
MANUALplus genutzt, ist mit geringen Abweichungen
zu rechnen.
 Freistiche können nur zwischen zwei Linearelementen
programmiert werden. Eines der beiden Linearelemente
muss parallel zur X-Achse verlaufen.
