HEIDENHAIN MANUALplus 620 81
3.3
Mas
c
hi
ne
nda
ten
Restweganzeige X, Y, Z, W: Differenz zwischen momentaner Position und
Endposition des laufenden Verfahrbefehls.
Restweganzeige und Schutzzonenstatus: Restweg-Anzeige und Anzeige des
Status der Schutzzonen-Überwachung.
Schutzzonen-Überwachung
aktiv Schutzzonen-Überwachung
nicht aktiv
Positionsanzeige vier Achsen: Anzeige der Positionswerte von bis zu vier Achsen.
Die angezeigten Achsen sind von der Maschinen-Konfiguration abhängig.
T-Nummern Anzeige
 T-Nummer des eingesetzten Werkzeugs
 Werkzeugkorrekturwerte
Für alle T-Anzeigen gilt:
 T farbig hinterlegt: angetriebenes Werkzeug
 T-Nummer oder ID farbig hinterlegt: gespiegelte Werkzeugaufnahme
 T-Nummer mit Index: Multi-Werkzeug
 Buchstabe X/Z der Korrektur farbig hinterlegt: Sonderkorrektur in X-/Z-Richtung
aktiv
T-ID Anzeige
 ID des eingesetzten Werkzeugs
 Werkzeugkorrekturwerte
T-ID Anzeige ohne Korrekturwerte
 ID des eingesetzten Werkzeugs
Werkzeugkorrekturen
 Sonderkorrektur nur bei Stech- oder Pilzwerkzeugen
 Sonderkorrekturwert grau: Sonderkorrektur nicht aktiviert
 Buchstabe X/Z der Korrektur farbig hinterlegt: Sonderkorrektur in X-/Z-Richtung
aktiv
Additive Korrektur
 Korrekturwerte grau: D-Korrektur nicht aktiv
 Korrekturwerte schwarz: D-Korrektur aktiv

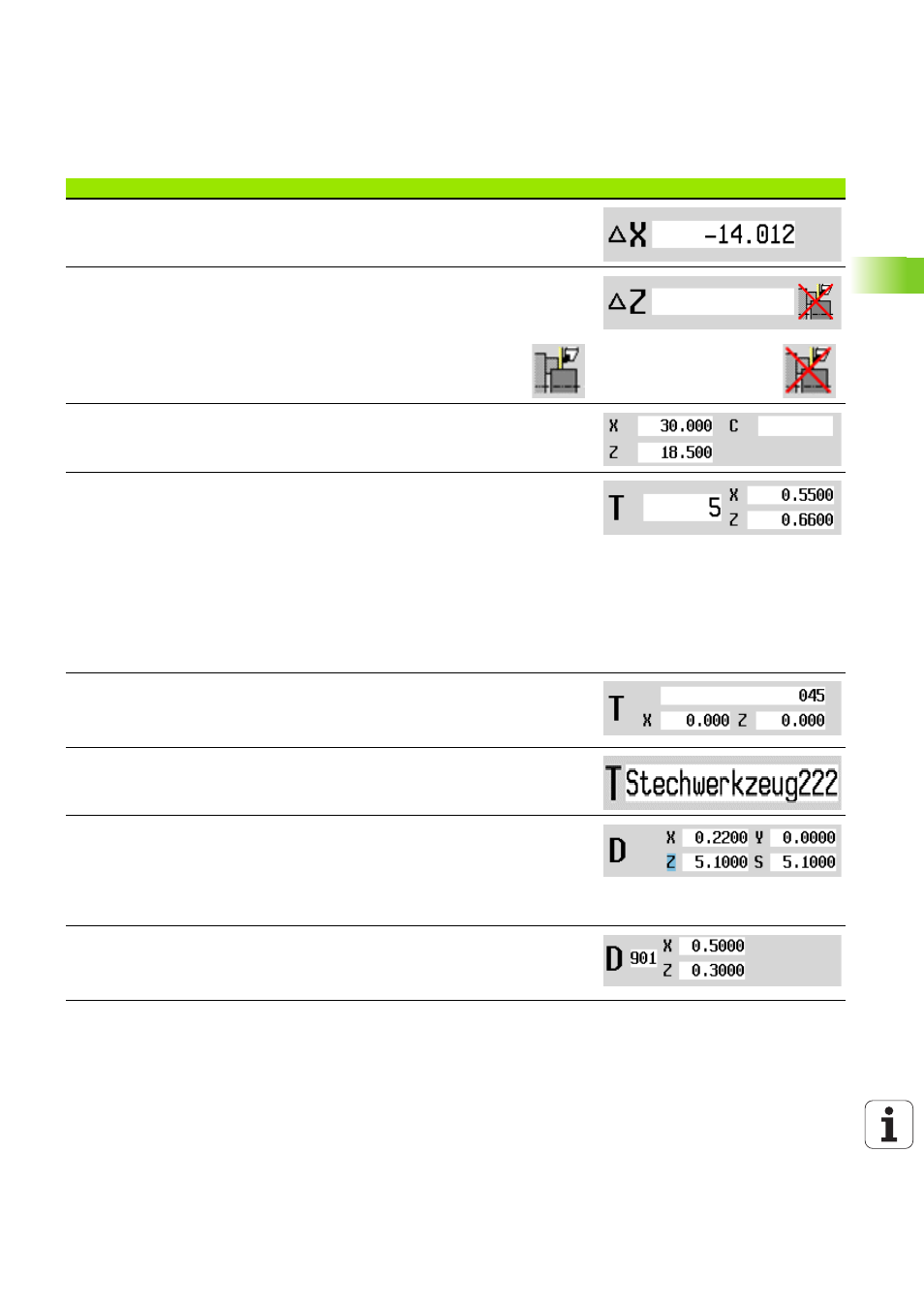

Elemente der Maschinendatenanzeige
