Stechdrehen axial Schlichten – Erweitert
Stechzyklen wählen
Stechdrehen wählen
Stechdrehen axial wählen
Softkey Erweitert zuschalten
Softkey Schlichtgang zuschalten
Der Zyklus schlichtet den durch Anfangspunkt Kontur und Endpunkt
Kontur
definierten Konturabschnitt (siehe auch “Stechdrehen” auf
Seite 238).
Die Rohteilaufmaße I, K definieren das Material, das
beim Schlichtzyklus zerspant wird. Geben Sie deshalb die
Aufmaße beim Stechdrehen-Schlichten an.
Die Aufmaße I, K definieren das Material, das nach dem
Schlichtzyklus noch stehen bleibt.

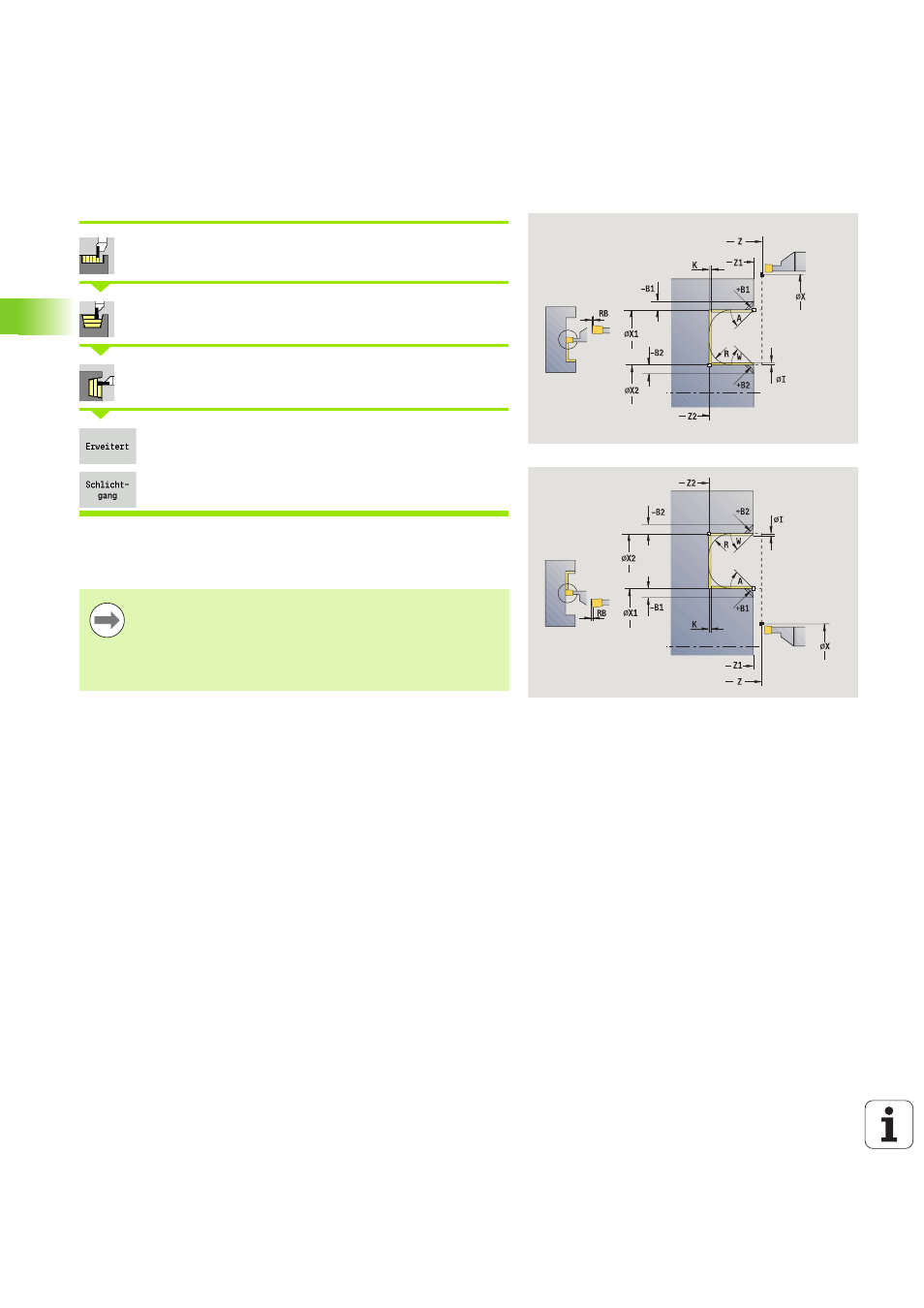

Zyklusparameter
X, Z
Startpunkt
X1, Z1 Anfangspunkt Kontur
X2, Z2 Endpunkt Kontur
RB Drehtiefenkorrektur
I, K Aufmaß in X und Z wird beim Schlichten für nachfolgende
Bearbeitungen berücksichtigt
RI, RK Rohteilaufmaß in X und Z
A Anfangswinkel (Bereich: 0° <= A < 90°)
W Endwinkel (Bereich: 0° <= W < 90°)
R Verrundung
G14 Werkzeugwechselpunkt (siehe Seite 140)
T Revolverplatz-Nummer
ID Werkzeug-ID-Nummer
S Drehzahl/Schnittgeschwindigkeit
F Umdrehungsvorschub
B1, B2 Fase/Rundung (B1 Konturanfang; B2 Konturende)
 B>0: Radius der Rundung
 B<0: Breite der Fase
