HEIDENHAIN TNC iTNC 530 205
6.4 Bahnbew
e
gung
en – r
e
c
h
twinklig
e K
oor
dinat
e

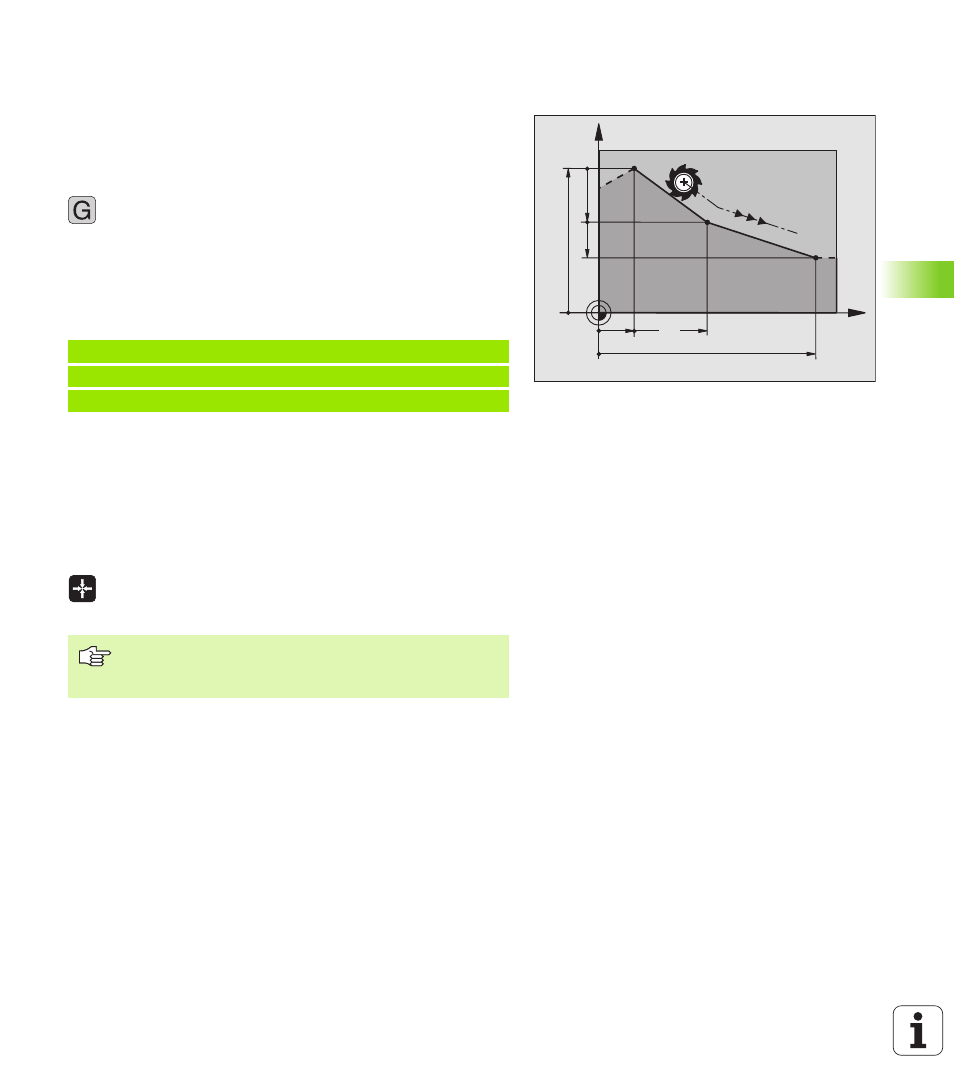

n Gerade im Eilgang G00
Gerade mit Vorschub G01 F. . .
Die TNC fährt das Werkzeug auf einer Geraden von seiner aktuellen
Position zum Endpunkt der Geraden. Der Startpunkt ist der Endpunkt
des vorangegangenen Satzes.
Programmierung
8 Koordinaten des Endpunkts der Geraden
Falls nötig:
8 Radiuskorrektur G40/G41/G42
8 Vorschub F
8 Zusatz-Funktion M
NC-Beispielsätze
Ist-Position übernehmen
Einen Geraden-Satz (G01-Satz) können Sie auch mit der Taste „IST-
POSITION-ÜBERNEHMEN“ generieren:
8 Fahren Sie das Werkzeug in der Betriebsart Manueller Betrieb auf
die Position, die übernommen werden soll
8 Bildschirm-Anzeige auf Programm-Einspeichern/Editieren wechseln
8 Programm-Satz wählen, hinter dem der Satz eingefügt werden soll
8 Taste „IST-POSITION-ÜBERNEHMEN“ drücken: Die
TNC generiert einen G01-Satz mit den Koordinaten
der Ist-Position
N70 G01 G41 X+10 Y+40 F200 M3 *
N80 G91 X+20 Y-15 *
N90 G90 X+60 G91 Y-10 *
Die Anzahl der Achsen, die die TNC im G01-Satz spei-
chert, legen Sie über die MOD-Funktion fest (siehe
„MOD-Funktion wählen”, Seite 546).
X
Y
60
15
40
10
10
20
