HEIDENHAIN iTNC 530 49
1
.4 Stat
us-Anz
eig
en

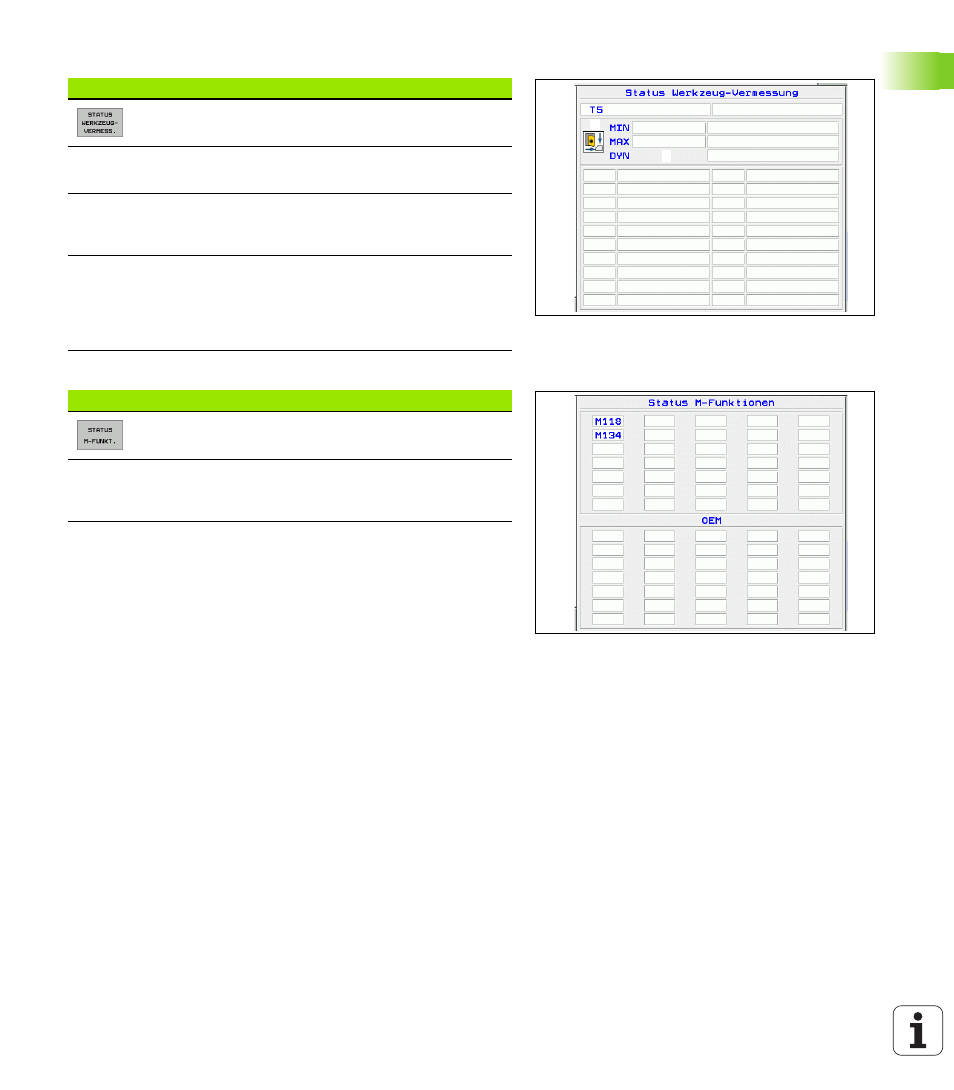

Werkzeug-Vermessung
Aktive Zusatzfunktionen M
Softkey Zuordnung Bedeutung
1 Nummer des Werkzeugs, das vermes-
sen wird
2 Anzeige, ob Werkzeug-Radius oder -
Länge vermessen wird
3 MIN- und MAX-Wert Einzelschneiden-
Vermessung und Ergebnis der Mes-
sung mit rotierendem Werkzeug (DYN)
4 Nummer der Werkzeug-Schneide mit
zugehörigem Messwert. Der Stern hin-
ter dem Messwert zeigt an, dass die
Toleranz aus der Werkzeug-Tabelle
überschritten wurde
Softkey Zuordnung Bedeutung
1 Liste der aktiven M-Funktionen mit
festgelegter Bedeutung
2 Liste der aktiven M-Funktionen, die
von Ihrem Maschinen-Hersteller ange-
passt werden
2
3
4
1
1
2
