48 1 Einführung
1
.4 Stat
us-Anz
eig
en

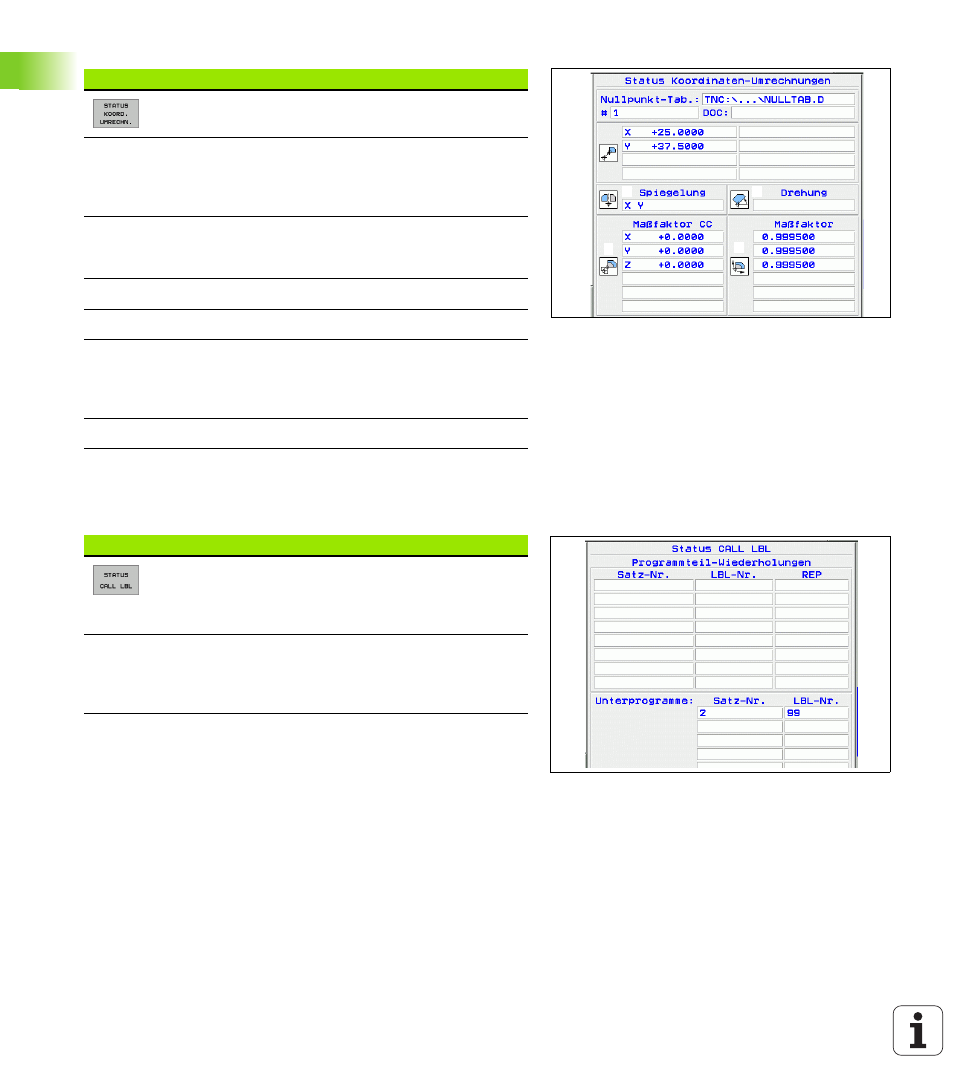

Koordinaten-Umrechnungen
Siehe „Zyklen zur Koordinaten-Umrechnung” auf Seite 424.
Programmteil-Wiederholung/Unterprogramme
Softkey Zuordnung Bedeutung
1 Name der aktiven Nullpunkt-Tabelle
2 Aktive Nullpunkt-Nummer (#), Kom-
mentar aus der aktiven Zeile der akti-
ven Nullpunkt-Nummer (DOC) aus
Zyklus 7
3 Aktive Nullpunkt-Verschiebung (Zyklus
7); Die TNC zeigt eine aktive Nullpunkt-
Verschiebung in bis zu 8 Achsen an
4 Gespiegelte Achsen (Zyklus 8)
5 Aktiver Drehwinkel (Zyklus 10)
6 Aktiver Maßfaktor / Maßfaktoren
(Zyklen 11 / 26); Die TNC zeigt einen
aktiven Maßfaktor in bis zu 6 Achsen
an
7 Mittelpunkt der zentrischen Streckung
Softkey Zuordnung Bedeutung
1 Aktive Programmteil-Wiederholungen
mit Satz-Nummer, Label-Nummer und
Anzahl der programmierten/noch aus-
zuführenden Wiederholungen
2 Aktive Unterprogramm-Nummern mit
Satz-Nummer, in der das Unterpro-
gramm gerufen wurde und Label-Num-
mer die aufgerufen wurde
6 7
5 4
3
1
2
1
2
