224 6 Programmieren: Konturen programmieren
6.6 K
ont
ur
pr
ogr
a
mme aus DXF
-D
a
te
n erz
e
ug
en (Sof
tw
ar
e-Option)
6.6 Konturprogramme aus DXF-
Daten erzeugen (Software-
Option)
Anwendung
Auf einem CAD-System erzeugte DXF-Dateien können Sie direkt auf
der TNC öffnen, um daraus Konturen zu extrahieren und diese als
Klartext-Dialog-Programme zu speichern. Die so gewonnen Klar-
text-Dialog-Programme können auch von älteren TNC-Steuerungen
abgearbeitet werden, da die Konturprogramme nur L- und CC-/CP-Sätze
enthalten.
Wenn Sie DXF-Dateien in der Betriebsart Programm-Einspeichern/
Editieren
verarbeiten, dann erzeugt die TNC Kontur-Programme mit
der Dateiendung .H. Wenn Sie DXF-Dateien in der Betriebsart
smarT.NC verarbeiten, dann erzeugt die TNC Kontur-Programme mit
der Dateiendung .HC.
DXF-Datei öffnen
8 Betriebsart Einspeichern/Editieren wählen
8 Datei-Verwaltung wählen
8 Softkey-Menü zur Auswahl der anzuzeigenden Datei-
Typen wählen: Softkey TYP WÄHLEN drücken
8 Alle DXF-Dateien anzeigen lassen: Softkey ZEIGE DXF
drücken
8 Verzeichnis wählen, in dem die DXF-Datei gespeichert
ist

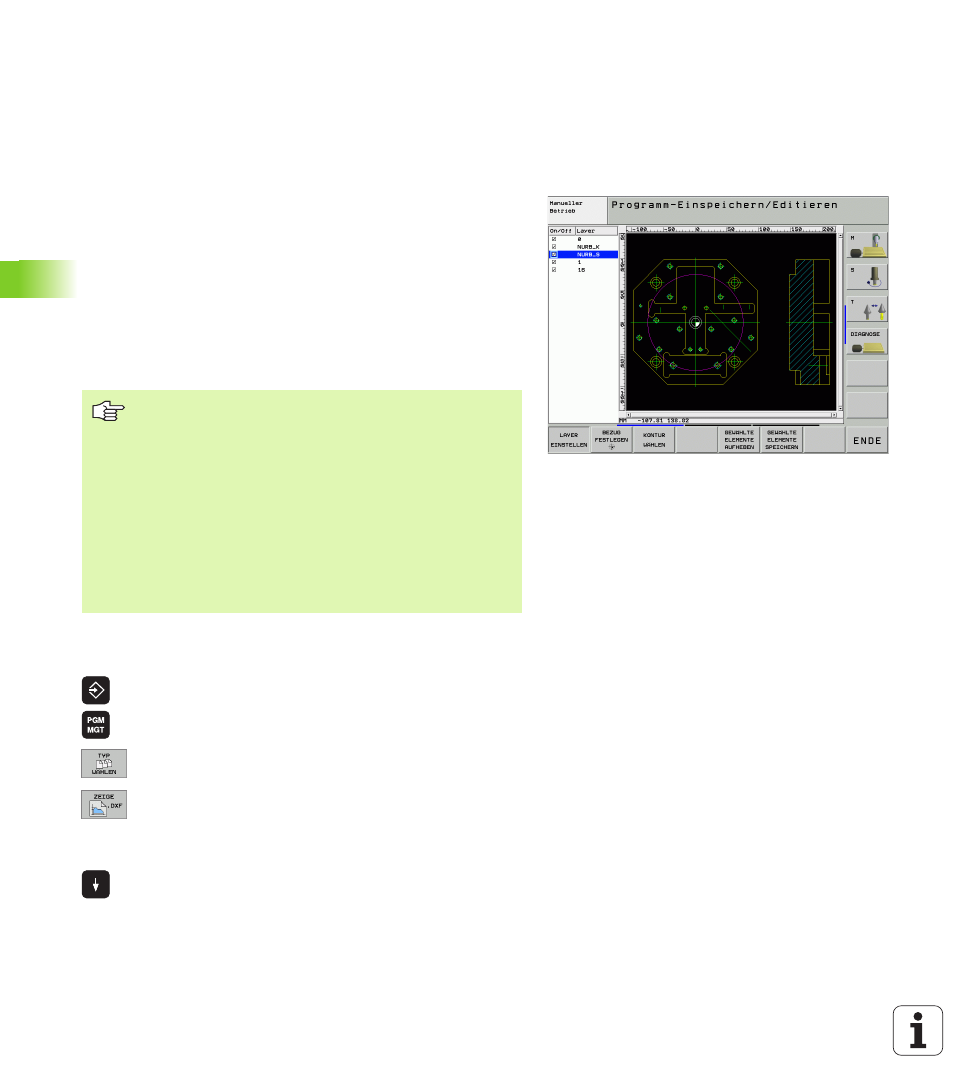

8 Gewünschte DXF-Datei wählen, mit Taste ENT über-
nehmen: Die TNC startet den DXF-Konverter und
zeigt den Inhalt der DXF-Datei am Bildschirm an. Im
linken Fenster zeigt die TNC die sogenannten Layer
(Ebenen) an, im rechten Fenster die Zeichnung
Die zu verarbeitende DXF-Datei muss auf der Festplatte
der TNC gespeichert sein.
Die zu öffnende DXF-Datei muss mindestens einen Layer
enthalten.
Die TNC unterstützt das am weitesten verbreitete DXF-
Format R12 (entspricht AC1009).
Als Kontur selektierbar sind folgende DXF-Elemente:
„ LINE (Gerade)
„ CIRCLE (Vollkreis)
„ ARC (Teilkreis)
