HEIDENHAIN iTNC 530 47
1
.4 Stat
us-Anz
eig
en

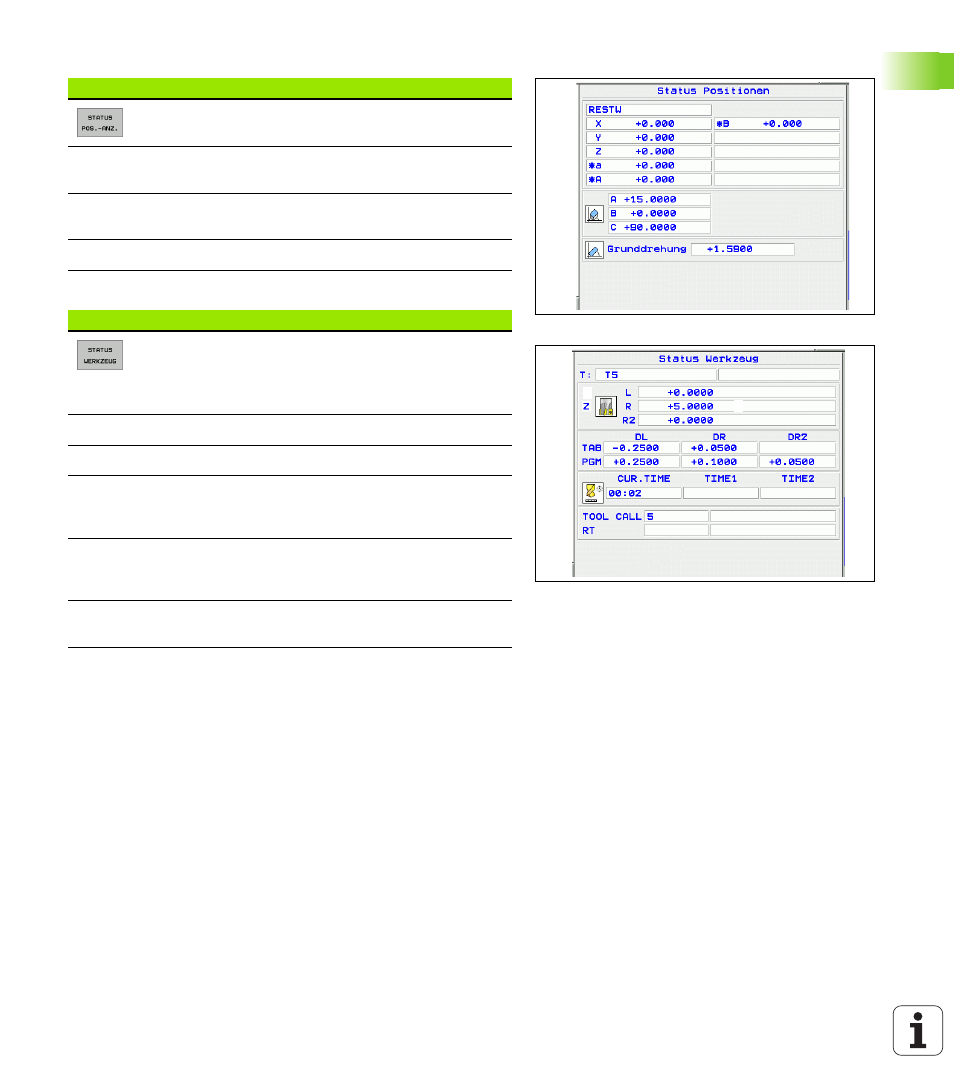

Positionen und Koordinaten
Informationen zu den Werkzeugen
Softkey Zuordnung Bedeutung
1 Positionsanzeige
2 Art der Positionsanzeige, z. B. Ist-Posi-
tion
3 Schwenkwinkel für die Bearbeitungs-
ebene
4 Winkel der Grunddrehung
Softkey Zuordnung Bedeutung
1 „ Anzeige T: Werkzeug-Nummer und -
Name
„ Anzeige RT: Nummer und Name
eines Schwester-Werkzeugs
2 Werkzeugachse
3 Werkzeug-Länge und -Radien
4 Aufmaße (Delta-Werte) aus dem TOOL
CALL (PGM) und der Werkzeug-
Tabelle (TAB)
5 Standzeit, maximale Standzeit (TIME 1)
und maximale Standzeit bei TOOL
CALL (TIME 2)
6 Anzeige des aktiven Werkzeugs und
des (nächsten) Schwester-Werkzeugs
4
1
3
2
3
2
5
1
4
6
